Wentylator kominkowy KOM II 600 turbina 550 m3/h

• wydatek powietrza: 550 m3/h
• moc: 80 W
• ciśnienie akustyczne [db/A [1m]]: 53
• średnica króćców: 149 mm
• materiał: stal ocynkowana
• łożysko: kulkowe
• temperatura pracy: -20°C/+150°C
• wbudowany termostat z zakresem regulacji: 0-50°C
• producent: DOSPEL

Dystrybutor ciepłego powietrza KOM, jest częścią kominkowego systemu ogrzewania. Pozwala transportować ciepłe powietrze max. do 150 stopni C. do ogrzewanych pomieszczeń. Wysokie ciśnienie tłoczone równoważy spadek ciśnienia w przewodach instalacji, umożliwiając rozprowadzenie ciepłego powietrza do kilku pomieszczeń jednocześnie. Wentylatory KOM przystosowane są do pracy ciągłej prze temperaturze od -20 do +150 stopni C. Płynnie regulowana temperatura progu zadziałania wentylatora umożliwia dostosowanie temperatury w pomieszczeniach, do indywidualnych wymagań użytkownika.

Powierzchnia przeznaczona pod instalację wentylatora KOM musi być wypoziomowana. Wentylator KOM należy umieścić na podkładce z wełny mineralnej i sztywnego materiału niepalnego w celu zamortyzowania wibracji. Króciec nawiewny ustawić w kierunku sieci rozprowadzającej, aby zoptymalizować długość kanałów sieci. W okapie zainstalować jedną lub więcej kratek dekompresyjnych czy transferowych. Instalację rozprowadzającą ciepłe powietrze należy wykonywać z elastycznych przewodów aluminiowych typu TERMOFLEKS.

ZALETY:

• bardzo prosty w montażu
• spełnia surowe wymogi akustyczne
• posiada wysoką wydajność
• jest zabezpieczony przed korozją
• przystosowany do pracy ciągłej S-1
• ma możliwość podłączenia regulatora obrotów

BUDOWA:

• silnik indukcyjny asynchroniczny, jednofazowy z kondensatorem rozruchowym i bezpiecznikiem termicznym - przystosowanym do pracy ciągłej S-1
• turbina promieniowa, zamontowana na osi wirnika
• termostat z zakresem regulacji temperatury progu zadziałania od 0 do 50 stopni C
• obudowa wykonana z blachy ocynkowanej odporna na korozję i uszkodzenia mechaniczne, izolowana wełną mineralną

ZASADA PRACY:

Kiedy temperatura powietrza w kanale doprowadzającym powietrze do wentylatora osiągnie poziom ustawiony na termostacie turbiny (np. 45*C) wentylator KOM włącza się automatycznie. Następuje rozprowadzenie ciepłego powietrza po całym domu za pomocą kanałów. Kiedy temperatura spadnie poniżej poziomu wskazanemu na termostacie wentylator wyłącza się automatycznie.

Uwaga! Zasilanie wentylatora jest jednofazowe -230V/50Hz. Dystrybutor w czasie pracy może osiągnąć temperaturę do 150*C. Nie może być przykryty jakimkolwiek materiałem izolacyjnym. Powietrze powinno mieć możliwość swobodnego przepływu dookoła dystrybutora.

RYSUNEK TECHNICZNY:

• A-149
• B-282
• C-282
• D-333
• E-85
• F-135
• G-91
• H-206

DANE TECHNICZNE:

Wydatek powietrza [m3/h]: 550

Ciśnienie statyczne [Pa]: 210

Ciśnienie statyczne [mmH2O]: 22,22

Ciśnienie akustyczne [db/A [1m]]: 53

Napięcie zasilania [V/Hz]: 230/50

Obroty silnika [obr./min.]: 1220

Moc [W]: 80

Pobór prądu [A]: 0,38

Maksymalna temperatura pracy [ºC]: -20/+150

Waga [kg]: 8,50

Stopień ochrony silnika [IP]: 54

Typ łożyska: Kulkowe

Materiał: Blacha stalowa

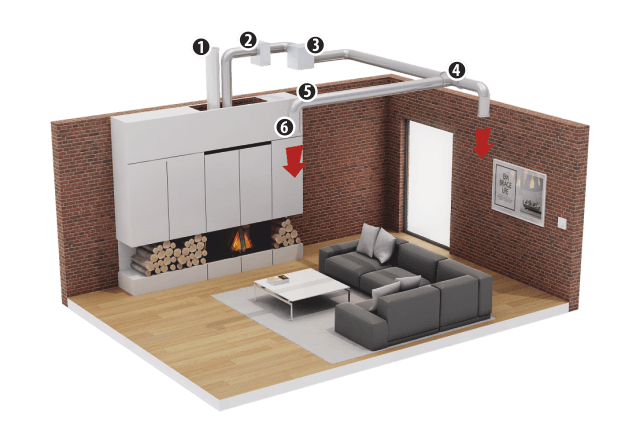

1. nasada kominowa

2. filtr powietrza

3. wentylator kominkowy KOM II

4. trójnik

5. przewód wentylacyjny z izolacją termiczną

6. anemostat metalowy

Wentylator KOM posiada wiele zabezpieczeń chroniących przed uszkodzeniem:

• radiator silnika oddający ciepło
• zabezpieczenie termiczne silnika
• otwory wentylacyjne odprowadzające ciepło z uzwojenia silnika
• chłodzenie osi silnika dzięki zastosowaniu aluminiowego śmigła o specjalnej konstrukcji
• umieszczenie silnika poza komorą pracy
• otwory wentylacyjne w obudowie wentylatora pozwalające na odprowadzenie ciepła
• łożyska toczone przedłużające żywotność silnika
