Regulátor čerpadla C.O. a ventilátora SP-30 KG Elektronik + ventilátor

POĽSKÝ PRODUKT ( Nie čínsky ) Ušetríme až 60% spotreby energie a predĺžime životnosť čerpadla a celej inštalácie.

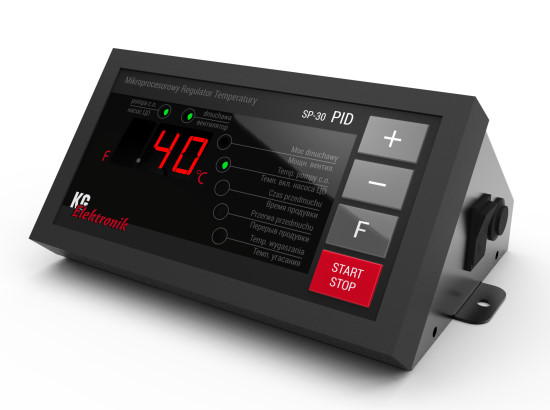

Regulátor kotla TYP SP-30 kontroluje činnosť ventilátora a čerpadla C.O.

Má možnosť pripojenia izbového termostatu a snímača výfukových plynov PT-1000.

SP-30- je inteligentný regulátor na riadenie procesu spaľovania dreva, uhlia a sľudy.

Použitie nového algoritmu Ovládanie Smart Vďaka tomu je zariadenie úplne univerzálne a vhodné na ovládanie ventilátora a čerpadla C.O.

A to je to, čo dokáže.

Čerpadlo C.O.

Ventilátor

Technické údaje o volante:

Rozsah regulácie teploty: od 25 ° C do 90 ° C

Teplota zapnutia čerpadla CO: od 20 °C do 80° C

Čas predfúkania: 0 až 90 sekúnd.

Prestávky v predfúkaní: od 1 do 15 min.

Teplota horenia: od 20 °C do 75 °C

Čas zapaľovania: 15 až 90 minút.

Rozsah merania teploty: 0 °C až 99 °C

Menovité napájacie napätie: ~230 V / 50 Hz +/- 10%

Teplotná odolnosť snímača: od -10 °C do +120° C

Prípustné zaťaženie výstupu obehového čerpadla: 200 W

Prípustné zaťaženie výstupu ventilátora: 200 W

Spotreba energie: 2 W

Teplota okolia: od – 10 °C do 50° C

Stupeň krytia krytu: IP 20

Relatívna vlhkosť vzduchu: <95 °C

Dĺžka kábla snímača: CO - 1,2 m

Dĺžka kábla ventilátora: 1,8 m

Možnosť pripojenia snímača teploty výfukových plynov: PT-1000

Možnosť pripojenia izbového termostatu

Zvukový alarm: áno

Anti-stop: áno

Anti-mrazu: áno

Funkcie hlavného menu - funkcie realizované ovládačom:

Takže, ako funguje ventilátor?

Užívateľ má na výber 2 druhy práce ventilátora: CS-plynulý výkon ventilátoru regulovaný automaticky.STD–výkon ventilátorov si užívateľ sám nastaví v možnostiach ovládača.V opcii CS ovládanie samo spomalí otáčky ventilátorom pri náraste teploty kotla. Nespôsobí to príliš veľký skok teploty voči nastavenej.V hlavnom menu nastavíme len maximálny výkon ventilácie pri zapálení a predfúkaní.

Snímač výfukových plynov PT-1000

Aktivácia snímača výfukových plynov PT-1000 V ponuke SERVIS bude regulátor ovládať výstupnú teplotu výfukových plynov. 150 °C na zástrčke kotla, výkon dúchadla sa zníži s nárastom teploty a impulzným regulátorom LED z nastavovania výkonu ventilátora. Zníženie výkonu dúša pri zvýšení teploty zabraňuje strate tepla v kotle a šetrí palivo dokonca aj na 20% pri zapálení.

TERMOSTAT:

Keď sa teplota v miestnosti dosiahne, izbový termostat odpojí kontakt, regulátor kotla automaticky zníži teplotu kotla na nastavenú hasnúcu teplotu a udrží ju až do opätovného skratovania kontaktu na termostate.

Ručná práca:

Čerpadlo C.O. zapnutie/vypnutie -stlačte súčasne tlačidlo plus a F

Anti-Stop:

Regulátor vybavený systémom, ktorý zabraňuje zastaveniu čerpadla počas vykurovacej sezóny tzv. "ANTY-STOP" Každých 14 dní sa čerpadlo zapne na niekoľko sekúnd.

Nemrznúca kvapalina:

Funkcia zapnutia čerpadla v momente poklesu teploty v peci na 5 °C zabraňuje predovšetkým zamrznutiu vody v inštalácii ústredného kúrenia.

ROZPALANIE:

Tento cyklus sa začína v momente, keď užívateľ zapne tlačidlo START a trvá do doby prekročenia teploty hasenia kotla, alebo do dosiahnutia zadanej teploty kotla.

WYGASZANIE:

Ak teplota kotla klesne pod prahovou hodnotou vypnutia a nezvýši nad túto hodnotu po dobu nastavenú v zapaľovaní potom regulátor prejde do stavu STOP kotol vypnutý.

Výhody ventilátora:

Je to cyklické zapnutie ventilátora po dosiahnutí nastavenej teploty kotla, s cieľom udržať nastavenú teplotu a vetrať kotol zo zhromaždených plynov, ak je nastavené príliš časté predfúkanie kotla alebo príliš dlhý čas predfúkania, potom po prekročení nastaveného teploty o 10 ° C sa zablokujú predfúky.

Alarmy a zabezpečenie:

Poškodenie snímača teploty signalizuje akustický alarm a displej zobrazuje teplotu 99 ° CRegulátor má akustického alarmu nastaviteľný v menu regulátora, ktorý upozorňuje užívateľa na príliš vysokú teplotu kotla.

Tepelná ochrana.

ide o prídavný bimetalický senzor (namontovaný na snímači kotla alebo na napájacom potrubí), ktorý odpína prívod prúdu do ventilátora v prípade prekročenia teploty 85 ° C. To zabraňuje varu vody v inštalácii v prípade poškodenia regulátora.

Ventilátor pre FG66 C.O. Pece s klapkou:

PARAMETRY:

• Odber energie: 75 W
• Max. výkon: 205 m3/h
• Max. stohovanie: 240 Pa
• Otáčky pri max. výkone: 1800 ot/min
• Otáčky pri max. stohovaní: 2800 ot/min
• Veľmi tichá prevádzka

Dodáva sa s káblom a konektorom.

Ventilátor je určený na fúkanie vzduchu do spalín kotlov C.O. na tuhé palivá.

Môže byť tiež použitý na vetranie iných zariadení a miestností.

Rozsah prevádzkových teplôt je: -10 °C až +40° C a relatívna vlhkosť do 92%.

Škrtiaca klapka uzatvára prívod vzduchu do pece v čase, keď dúchadlo nefunguje, čím zabraňuje nežiaducemu nárastu teploty

Návod na obsluhu priložený k ovládaču.

Súprava obsahuje:

Ovládač SP-30

ventilátor

Napájací kábel

Kábel k čerpadlu

Kábel pre ventilátor

Snímač teploty

Termické

inštrukcie

záručný list
