Termoregulátor i-1

Je určený na obsluhu trojcestného alebo štvorcestného zmiešavacieho ventilu s možnosťou pripojenia čerpadla ventilu.

(ZAMIENNIK ST-431N)

Ovládač zmiešavacieho ventilu

Funkcie realizované ovládačom:

• Plynulé ovládanie trojcestného alebo štvorcestného ventilu
• Ovládanie čerpadla
• schopnosť ovládať dva ďalšie ventily pomocou dodatočných modulov a-1m a-1 alebo ST-61v4
• Možnosť pripojenia internetového modulu ST-505 alebo WIFI RS - správa cez eModul
• Ochrana proti spätnej teplote
• Počasie a týždenné ovládanie
• Spolupráca s miestnostným regulátorom s RS alebo dvojstavovou komunikáciou

Vybavenie ovládača:

• LCD displej
• Snímač teploty kotla
• Snímač teploty ventilu
• Snímač teploty spätného toku
• Vonkajší snímač počasia
• Kryt na montáž na stenu

TECHNICKÉ PARAMETRE

• Napájanie, V, 230 V +/- 10% /50 Hz
• Maximálny príkon vodiča, W, 4
• Teplota okolia, °C, 10÷50
• Odolnosť temp. snímača, °C, -30÷99
• Poistková vložka, A, 1,6
• Rozsah nastavenia teploty, °C, 8÷90
• Zaťaženie na každom výstupe, A, 0,5

Aktuátor AFRISO ARM 343 ProClick 3-bodový Novinka

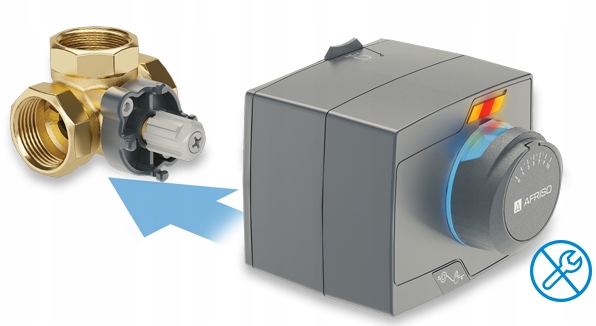

Elektrické pohony ARM ProClick sú určené na ovládanie rotačných zmiešavacích ventilov, ktoré vyžadujú maximálny krútiaci moment 6 Nm. Ich rozsah otáčania je 90°. Je možné pohon ovládať aj v manuálnom režime pomocou gombíka.Obojstranná stupnica na gombíku určuje stupeň otvorenia ventilu. Veľké LED diódy indikujú smer otáčanie ventilu a činnosť pomocného spínača. Manuálne otáčanie ventilu je možné pomocou jednoducho použiteľnej spojky v tvare tlačidla. Pohony sa dodávajú s 2 m dlhým elektrickým káblom s jasne farebne označenými žilami. Kábel je pripojený k pohonu cez zástrčku, chránenú krytom.Inštalácia pohonu ARV ProClick na zmiešavacie ventily ARV PreClick prebieha bez použitia náradia a bez ďalších dielov alebo adaptérov.

• Napájacie napätie: 230 V AC
• Doba otočenia o 90°: 120 sekúnd
• Krútiaci moment: 6 Nm
• dĺžka: 126
• Typ ovládania: 3-bodové

1. LED diódy

• Pomocou čitateľných LED diód signalizuje pohon svoj smer otáčania, čo umožňuje rýchlu diagnostiku jeho prevádzky.

2. Pohodlné otočné tlačidlo

• Veľký otočný ovládač s jasným ukazovateľom nastavenia umožňuje jednoduché a presné ovládanie pohonu v manuálnom režime

3. Kábel s odnímateľným konektorom

• Riadiaci kábel je pripojený k telesu pohonu pomocou zástrčky. To uľahčuje montáž samotného pohonu a vykonanie elektrických pripojení.

4. Tlačidlo režimu prevádzky:

• Jednoduché tlačidlo umožňuje zmenu prevádzkového režimu pohonu z automatického na manuálny.
