Pohon areál afriso 141 3-BODOVÝ + ventil arv 3/4

Regulačná sada AFRISO

Valec 3- Bod 230 V ARM 141 AFRISO s montážnou súpravou ( 1414100 )

3-cestný zmiešaný ventil AFRISO ARV 388, DN20, Rp3/4", Kvs 4,0 m3/h (1338800 )

Použitie

Súpravy 3-cestných rotačných zmiešavacích ventilov ARV a elektrického pohonu ARM 141 sa používajú v rôznych typoch vykurovacích a iných sústavách, v ktorých sa používa najbežnejší 3 bodový regulátor. Obvykle sa používa v sústave vykurovania, kde je potrebné miešanie so súčasným zvýšením teploty spätného toku do kotla.

Popis

Súpravy pozostávajú z nového mosadzného 3-cestného rotačného zmiešavacieho ventilu ARV a elektrického pohonu ARM 141 (230 V AC, 3 body, čas otáčania 120 s, krútiaci moment 6 Nm).

Pohon ARM sa vyznačuje moderným dizajnom a atraktívnym vzhľadom. Indikácie na modrom krúžku pohonu určujú polohu otáčacieho kolesa miešacieho ventilu. Manuálne otáčanie ventilu je možné vďaka použitiu špeciálnej spojky. Prehľadná schéma zapojenia je umiestnená na strane pohonu. Bezúdržbový. Dodáva sa s elektrickým káblom s dĺžkou 2 m.

Technické údaje o pohonníku

• Napájacie napätie: 230 V AC
• Doba otočenia o 90°: 120 sekúnd
• Krútiaci moment: 6 Nm
• Typ ovládania: 3-bodové
• Rozsah prevádzkovej teploty: 0 ÷ 50°C
• Príkon: 2,5 VA

TECHNICKÉ ÚDAJE VENTILA

• DN: 20
• Prietok vzduchu: 4 m³/h
• Pripojenie: Rp¾''
• Maximálna teplota: 110 °C
• Maximálny tlak: 10 bar
• Materiál tela: Mosadz

Rozmery

A: 80 mm

B: 53 mm

C: 76,6 mm

D: 74,5 mm

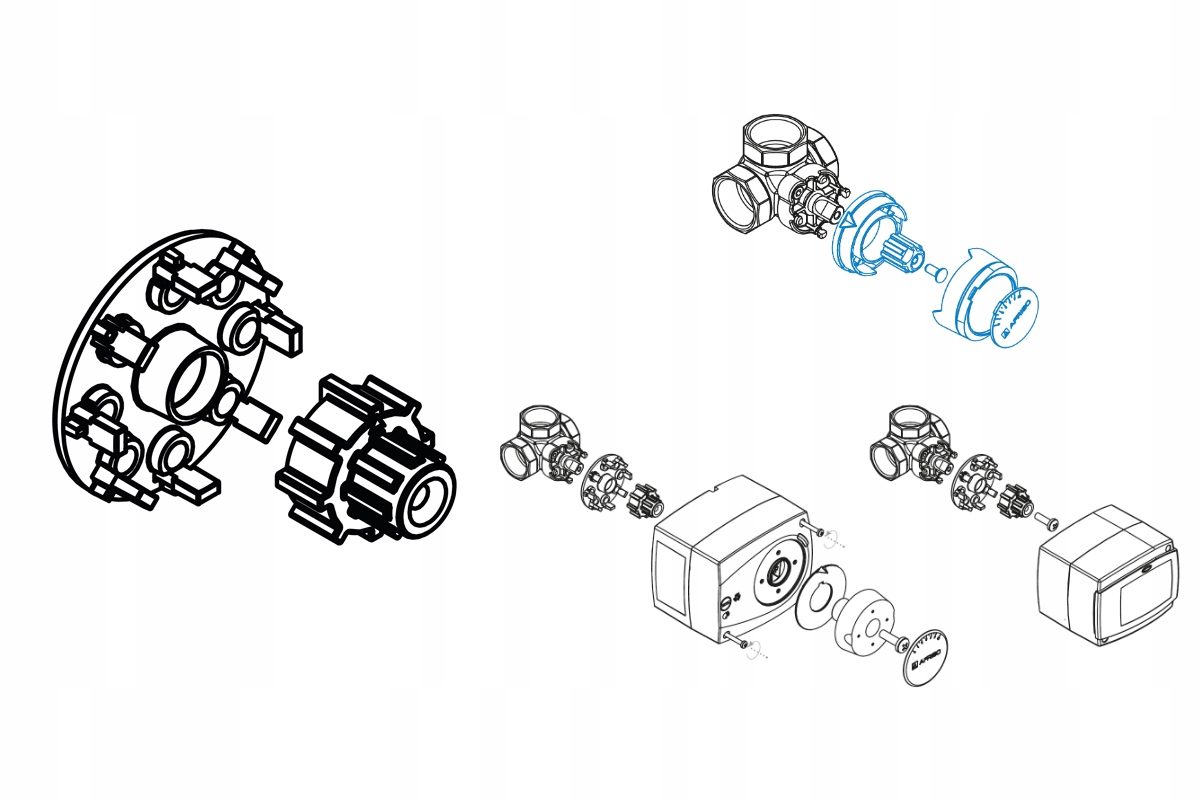

Kompletné montážne pokyny a montážna sada ARM/ACT/ARC pre ventily ARV AFRISO ProClick ( 1410101 ):

• Adaptér pre ventilovú korunku
• Adaptér pohonu/regulátora
• Dlhá skrutka na priskrutkovanie pohonu ARM/regulátora ACT
• Krátka skrutka na priskrutkovanie adaptéra
• Návod na montáž
