Kocioł 5 klasy z podajnikiem

Magnum Eko-5 o mocy 15 kW KG15

Kocioł Magnum Eko-5 KG15 należy do kotłów klasy 5 i spełnia wymagania czystości spalin oraz sprawności kotła wg. aktualnej normy PN-EN 303-5:2012 oraz ecodesign

Produkt wykonany z atestowanej blachy kotłowej P265GH gwarantującej jego długotrwałą eksploatację.

Wyjątkowo wysoka sprawność ponad 90 % gwarantuje maksymalne wykorzystanie energii ze spalonego paliwa.

Konstrukcja kotła została tak zaprojektowana, aby restrykcyjne parametry emisyjne zostały zachowane w rzeczywistych warunkach eksploatacyjnych i nie pogarszały się w perspektywie lat użytkowania urządzenia.

Odpowiednio zaprojektowany obieg spalin pozwala na dopalanie pyłów oraz innych związków chemicznych.

W palenisku dodatkowo zostały umieszczone płyty ceramiczne.

Utworzona w ten sposób komora charakteryzuje się bardzo dobrą kumulacją ciepła podczas procesu spalania, a następnie w naturalny sposób stopniowo je uwalnia.

Wysoka temperatura pomaga dopalić wszystkie substancje szkodliwe, chroniąc jednocześnie płaszcz wymiennika, co znacząco zwiększa jego żywotność.

Dodatkowe elementy termoizolacyjne na drzwiczkach kotła, zabezpieczają przed stratami ciepła i zwiększają termiczną izolację kotła.

Opcjonalnie kocioł może być przygotowany do pracy w układzie zamkniętym i wyposażony w wężownicę schładzającą z zaworem.

Dane Techniczne:

• Typ kotła: KG 15
• Znamionowa moc cieplna: 15 kW
• Powierzchnia budynku ogrzewanego: do 150 m2
• Pojemność zbiornika paliwa: 150 kg
• Wysokość komina: 6-8 m
• Temperatura wody na zasilaniu: min. 55, max 85 stopni
• Wymagany ciąg spalin: 15 - 30 Pa
• Dopuszczalne ciśnienie robocze: 0,15 MPa
• Wymiary czopucha: 130 Ø

Zalety kotła:

• atestowana blacha 6 mm
• duża szuflada na popiół
• sprawność ponad 90%
• intuicyjne i łatwe sterowanie
• prosta i niezawodność konstrukcja

Wymiary kotła:

• Szerokość: 535 mm
• Szerokość całkowita z palnikiem: 1170 mm
• Wysokość: 1170 mm
• Długość kotła: 660 mm

Podajnik:

• Pierścień, wianek zębaty i kolano wykonane z żeliwa ogniotrwałego gwarantującego długotrwałą i bezawaryjną pracę.
• Silnik o podwyższonych parametrach pracy i zwiększonej wytrzymałości gwarantuje cichą i bezawaryjną pracę przez wiele lat.

Sterownik podstawowy:

TITANIC 3

Zalety:

• Trwała i mocna metalowa obudowa
• Czytelny wyświetlacz LCD
• Łatwe w obsłudze menu
• Obsługa PILOTA lub termostatu pokojowego
• system anty zamarzania poniżej 5°C
• System anty zastania pompy CO
• 4 tryby pracy (praca bez pompy C.W.U., zima, wiosna/jesień (priorytet C.W.U.), lato)

Steruje:

• pompą C.O.
• pompą ładującą zasobnik CWU

Sterownik opcjonalny:

IRYD RTZ pid

Zalety:

• Czytelny graficzny wyświetlacz
• obsługa pilotów lub termostatów pokojowych

Steruje:

• pompą C.O.
• pompą CWU
• siłownikiem zaworu mieszającego
• pompą mieszacza lub pompą instalacji podłogowej
• pompą cyrkulacyjną

Dostępne opcjonalne piloty do sterowników:

Pilot R do sterownika TITANIC 3:

Zalety:

• zdalne sterowanie temperaturą kotła/obiegu grzewczego
• podgląd pracy urządzeń typu podajnik dmuchawa, pompa
• sterowanie temperaturą pomieszczenia (funkcja termostatu pokojowego)
• podgląd temperatury kotła
• podgląd temperatury pomieszczenia

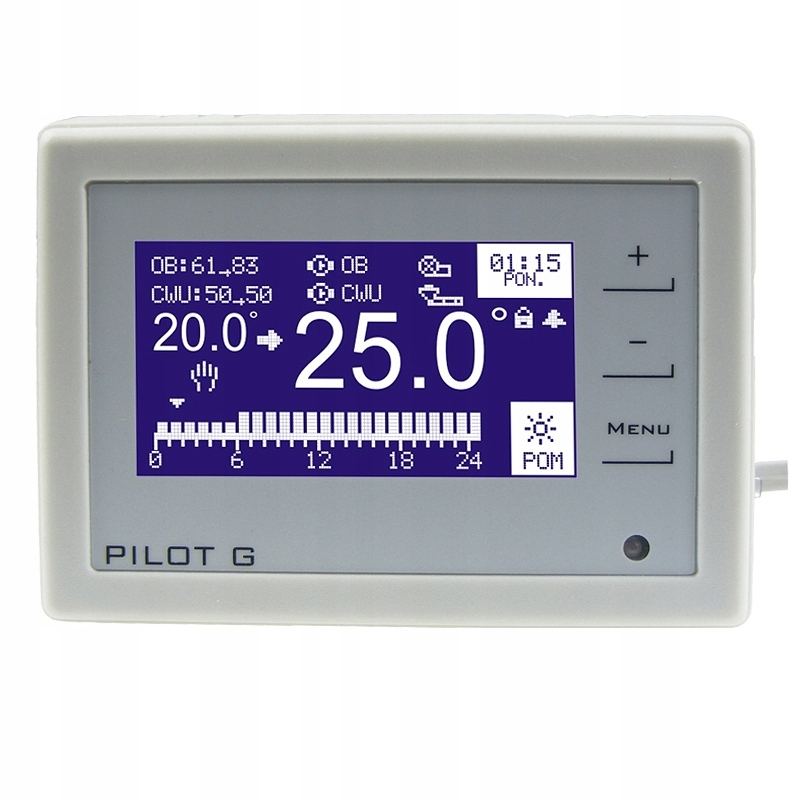

Pilot G RF bezprzewodowy do sterownika IRYD:

Zalety:

• komunikacja bezprzewodowa
• zdalne sterowanie temperaturą kotła/obiegu grzewczego/ciepłej wody użytkowej CWU
• podgląd pracy urządzeń typu podajnik, dmuchawa, pompa
• sterowanie temperaturą pomieszczenia
• podgląd temperatury kotła
• podgląd temperatury pomieszczenia

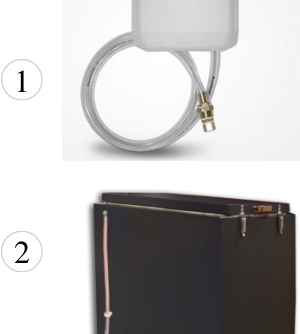

Opcję dodatkowe:

1. System zalewowy „Strażak”

Zabezpiecza przed cofaniem płomienia do zbiornika stałego (zapłon paliwa w zbiorniku) poprzez zalanie rury podajnika w sytuacji nadmiernego wzrostu temperatury spowodowanej przez cofający się w kierunku zasobnika żar. Działa samoczynnie bez dodatkowego zasilania.

2. Osuszanie zbiornika

Jest to system zapobiegający skraplaniu się pary w zbiorniku (kosz zasypowy). Przedłuża żywotność zbiornika oraz podajnika.

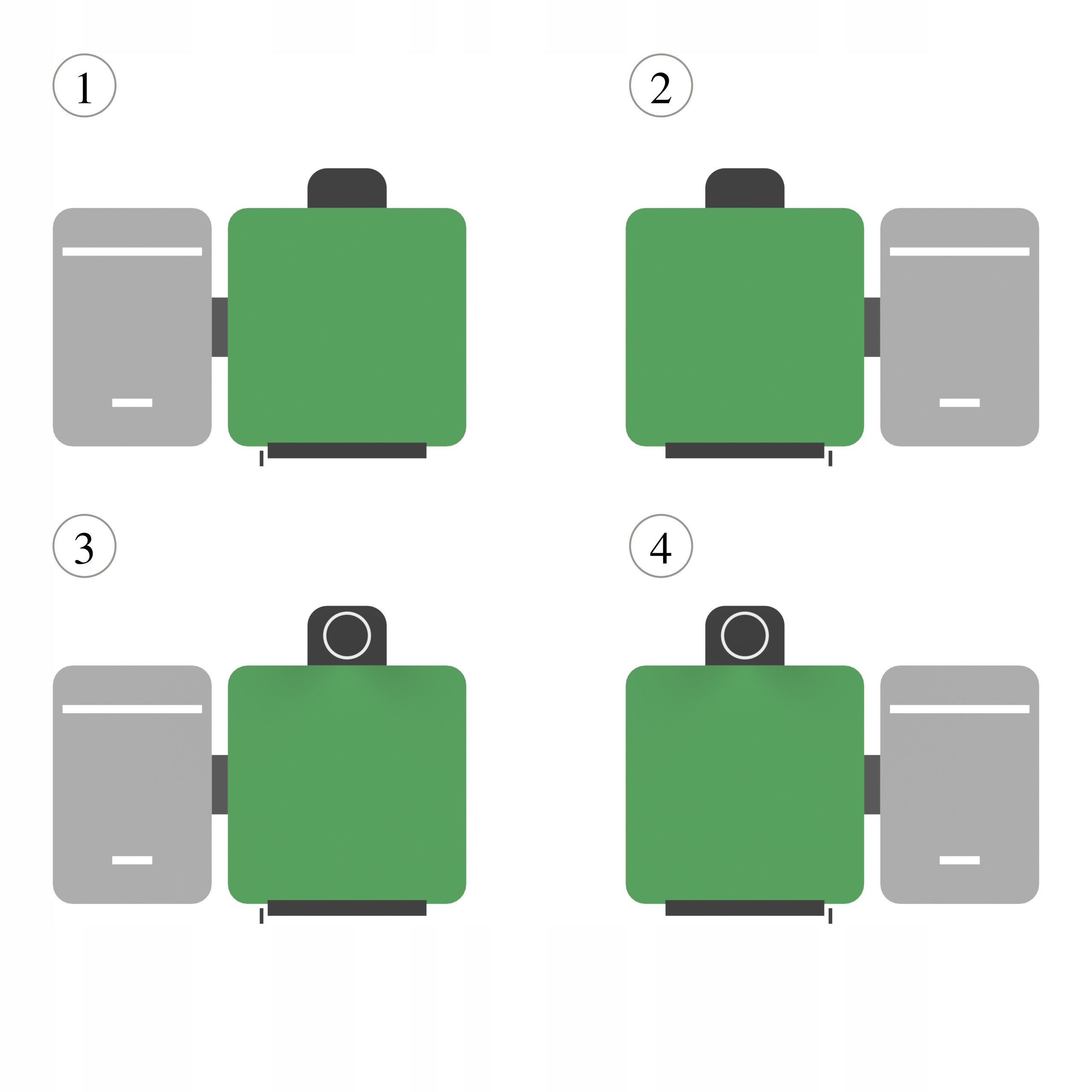

Konfiguracja kotła (wyjście kominowe spalin, strona zbiornika opału):

Wyjście kominowy tył:

1. zbiornik strona lewa

2. zbiornik strona prawa

Wyjście kominowe górne:

3. zbiornik strona lewa

4. zbiornik strona prawa
