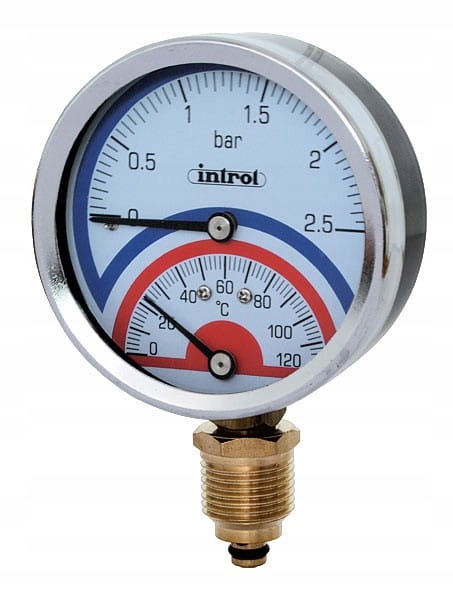

Termomanometr TM-17 wykorzystywany jest jako podwójny wskaźnik temperatury i ciśnienia m.in. w kotłach parowych, systemach grzewczych.
Wykonanie materiałowe obudowy: stal węglowa

Wykonanie materiałowe czujnika i zaworu stopowego: stopy miedzi

Zasada działania bimetalu oparta jest na wykorzystaniu zjawiska różnej rozszerzalności termicznej metali. Pomiar temperatury odbywa się za pomocą czujnika bimetalicznego, który stanowi spirala skręcona nierozdzielnie z dwóch taśm metali o różnej wartości współczynnika rozszerzalności temperaturowej.

Pod wpływem temperatury taśma wygina się w kierunku metalu o mniejszej rozszerzalności. Obrót osi bimetalu przenoszony jest na wskazówkę wyznaczającą na tarczy temperaturę.

Zasada działania rurki Bourdona oparta jest na sprężystości metalowej rurki, o odpowiednim spłaszczonym przekroju poprzecznym. Zamontowana przekładnia mechaniczna zamienia ruch rurki na ruch obrotowy wskazówki wskazującej działające ciśnienie.


Akcesoria
zawór odcinający
Dokładność
2,5 %
Element pomiarowy
rurka Bourdona
Materiał elementów zwilżanych
mosiądz
Materiał obudowy
stal węglowa
Medium
ciecze nieagresywne

gazy nieagresywne

olej

woda (H2O)

powietrze

Montaż
radialny

tylny

Opcje
inne zakresy (po uzgodnieniu)
Przyłącze procesowe
G1/2
Średnica obudowy
80 mm
Temperatura medium
do 200°C
Temperatura otoczenia
-20 ... 50 °C
Wielkość mierzona
temperatura

ciśnienie

Zakres pomiarowy ciśnienia
0 ... 10 bar

0 ... 2,5 bar

0 ... 4 bar

0 ... 6 bar

0 ...16 bar

Zakres pomiarowy temperatury
0 ... 120 °C

0 ... 150 °C
