Regulátor teploty termostat -50 + 125C

Digitálny regulátor teploty

.

3 kanály, teplota -50 až +125 ° C

.

Správne značkové vodotesné snímače

Ovládač má 3 kanály s dvoma senzormi

.

Dva typické kanál zapnutie/vypnutie - jeden ovláda výstup 1 na základe snímača 1.

.

Druhý ovláda výstup 2 na základe snímača č. 2.

.

Regulátor má tiež tretí diferenciálny kanál - aktivuje výstup na základe teplotného rozdielu medzi snímačmi.

.

To umožňuje mnoho možností ovládania, napr. ovládanie solárneho čerpadla podľa výkresu nižšie, a navyše môžete napr. kanál 1 použitie na ohrievanie kotla (otočenie ohrievačom alebo čerpadlom do pece CO pod napr. 30C v kotle). Môžete použiť aj kanál 1 prejsť na druhú nádrž vody po dosiahnutí teploty X v prvej nádrži. A hmotnosť ďalších príkladov.

.

Prečo kúpiť tento ovládač:

navrhnuté a vyrobené v Poľsku

v balení dva vodotesné digitálne senzory

má až 3 riadiace kanály

má dodatočný štvrtý alarmový kanál (BUZER)

čitateľný LCD displej a jednoduché MENU v poľštine

Všeobecný opis:

.

Regulátor slúži na ovládanie externých zariadení na základe teploty nameranej z dvoch senzorov. Sú to digitálne senzory, ktoré nevyžadujú kalibráciu DS18B20. Regulator má 3 výstupné kanály relé a alarmový výstup (bzučiak). Všetky informácie sú zobrazené na LCD displeji regulátora a nastavenia vykonávame pomocou troch tlačidiel (tzv. Interaktívne menu).

.

Meranie teploty zo snímačov 1 a 2 je možné v rozsahu pôsobnosti -50,0 °C až +125,0 °C pri nastavovaní teploty upevnenia východov 1 a 2 pokiaľ ide o -40,0 °C až +120,0 °C. Meranie a nastavenie v rozlíšení 0,1 °C. Teplotné odčítania, ako aj stav relé sú aktualizované každý o 1 Sekundu.

.

Napájanie regulátora externým zdrojom napájania plug-in 9VAC. RT-1 má tri relé (bežný kontakt, viskózny a difúzny) a jeden kanálom riadený buster:

•Výstup 1 riadený snímačom č. 1

•Výstup 2 riadený snímačom č. 2

•Výstup 3 riadený teplotným rozdielom medzi snímačom č. 1 a snímAčom 2.

•výstup 4 (BUZER-alarm) riadený snímačom č. 1

.

Po spustení funkcie ANTYSTOP sa každých 7 dní automaticky zapnú všetky výstupy na 15 sekúnd. V prípade ovládania čerpadiel to chráni čerpadlá pred "zastavením", ak nie sú zapnuté dlhšiu dobu (napr. čerpadlo CO v lete).

Na ovládanie sa používajú klávesy F1, F2 a F3 (tzv. interaktívne menu).

.

V vybavení sú dva digitálne snímače teploty DS18B20. Vo vlastnom rozsahu je možné predĺžiť káble snímaní až na niekoľko desiatok metrov, pamätajúc na správne pripojenie a izoláciu. Snímač je na kábli 1 meter, maximálny priemer snímania je asi 8-9 mm.

obsluha STEROWNIKA:

Po prvom zapnutí ovládača nastavte parametre prostredníctvom ponuky ovládača a vystúpte z menu na hlavnú obrazovku (parametre si zapamätáte aj po odpojení napájania). F1-F3 Regulátor uhasí podsvietenie LCD displeja Pozor! Ak je predtým podsirovanie displeja trvalo blokované F tlačidlom2 (možno pri zobrazení hlavnej obrazovky) toto podsvietenie nebude vypnuté, kým sa tlačidlom F znovu ručne neodomkne.2Indikátor zámky je ikona v spodnej línii LCD displeja (pri zobrazovaní hlavnej obrazovky)

.

Počas prevádzky sa zobrazuje hlavná obrazovka, na ktorej v hornom riadku sú zobrazené teploty a v dolnom řádku stavy reléových výstupov, bzučiaka a podsvietenia.

1/ Teplota zo snímača č. 1

2/ Teplota zo snímača č. 2

3/ Stavy výstupov relé (VÝSTUPY 1 až 3)

4/ Poplachový výstup (bzučiak)

5/ Ikona trvalého zapnutia podsvietenia displeja

6/ Vstup do MENU pomocou tlačidla F1

Keď je zobrazená hlavná obrazovka, funkcie tlačidiel F1-F3 sú nasledovné:

.

F1: Stlačte a podržte viac ako 1 sekundu pre vstup do menu.

.

F2: zapne a vypne blokovanie podsvietenia obrazovky. Keď je blokovanie zapnuté (zapaľovaná ikona č. 5) podsvietanie bude zapnuté po celú dobu až do okamihu jeho ručného odblokovania (kliknutím F2 - ikon č. 5 sa zhasne) Keď sa blokovanie vypne, podsvieta obrazovky sa vyhasne po. asi 1 minútu od posledného stlačenia akéhokoľvek tlačidla. Ak chcete zablokovať stálé osvetlenie, musíte (v priebehu zobrazenia hlavného displeja) stlačiť a držať F2 niekoľko sekúnd, kým nebudete počuť tlačiareň. Potom uvoľnite tlačidlo, svetlo bude zablokované a na obrazovke sa zobrazí ikona 5. Ak chcete vypnúť blokovanie osvetlenia, mali by ste krátko stlačte F2, ikona 5 sa zhasne.

.

F3: umožňuje rýchlo skontrolovať nastavené parametre. Stlačte a podržte F3. Nastavené parametre budú zobrazené v nasledujúcich oknách okolo 2 sekundy do uvoľnenia F3.

MENU STEROWNIKA

.

Vstup do menu je možný pomocou tlačidla F1 - musíte ho stlačiť a podržať viac ako 1 sekundu.

.

Pri prechádzaní ponukou sú funkcie tlačidiel F1, F2 a F3 vysvetlené symbolmi zobrazenými v spodnom riadku displeja nad tlačidlami.

.

V menu môžeme nastaviť nasledujúce parametre prechádzaním cez ďalšie okná menu (v zátvorkách sú uvedené výrobné nastavenia jednotlivých parametrov):

Zastaviť T1. Nastavenie teploty prepínania relé von 1 pokiaľ ide o odčítanie zo snímača č. 1 pokiaľ ide o -40,0 °C až +120,0 °C (predvolená hodnota) +30,0 °C). S F tlačidlami robíme zmeny.2 a F3 a schvaľujeme F1Dlhšie držanie F2/F3 vedie k rýchlejšej zmene parametra.

.

Zastavte H1. Nastavenie vypnutia hysterézy relé VÝSTUP 1 v rozsahu 0,1 °C až 10,0 °C (predvolené 2,0 °C)

.

Zastaviť T2. Nastavenie teploty prepínania relé von 2 pokiaľ ide o odčítanie zo snímača č. 2 pokiaľ ide o -40,0 °C až +120,0 °C (predvolená hodnota) +30,0 °C). S F tlačidlami robíme zmeny.2 a F3 a schvaľujeme F1Dlhšie držanie F2/F3 spôsobuje rýchlejšiu zmenu parametra

.

Zastavte H2.. Nastavenie vypnutia hysterézy relé VÝSTUP 2 v rozsahu 0,1 °C až 10,0 °C (predvolené 2,0 °C)

.

Zastaviť. Nastavenie teplotného rozdielu (sensor temperature) 2 > teplota snímača 1) pri ktorom bude zapnuté výstupné relé 3 pokiaľ ide o 1,0 °C až 50,0 °C (predvolená hodnota) 10,0 °C). Pripojenie relé bude hrať teplotnú hru so senzorom 2 bude vyššia o TR°C ako teplota zo snímača č. 1Dlhšie držanie F2/F3 spôsobuje rýchlejšiu zmenu parametra

.

Zastaviť HR. Nastavenie hysterézy teplotného rozdielu (sensor temperature) 2 > teplota snímača 1) pri ktorom bude výstup relé vypnutý 3 pokiaľ ide o 1,0 °C až do maxima 10,0 °C alebo hodnoty TR-0,1 °C (predvolená hodnota HR = 5,0 °C). Ak nastavíme TR v predchádzajúcom kroku menu 10,0 °C alebo menej, toto automaticky pri nastavení hodnoty HR bude jeho horný rozsah obmedzený na TR

0,1 °C.

.

Zastavte to!. Nastavenie alarmu /BUZER/ pre čítanie zo snímača č. 1 pokiaľ ide o -40,0 °C až +120,0 °C (predvolená hodnota) +50,0 °C). S F tlačidlami robíme zmeny.2 a F3 a schvaľujeme F1Dlhšie držanie F2/F3 spôsobí rýchlejšiu zmenu parametra. Po prekročení nastavenej teploty TA bude buzer pripojený (niekoľko zvukov) a ikona č. bude blikať. 4 na hlavnej obrazovke. Poplach bude vypnutý, keď teplota zo snímača 1 spadá pod nastavenú KV.

.

ANTYSTOP. Je to funkcia, ktorá automaticky zapína všetky výstupy na dobu 15 sekúnd každý týždeň. (predvolene vypnuté). Užitočné napríklad pre ochranu čerpadiel CO, keď nie sú používané po dlhú dobu, napríklad v lete. V tomto okamihu môžeme zapnúť (F3) alebo vypnúť(F2). Potvrďte výber pomocou F1. Odpočítavanie týždňa je vždy meraný od posledného zapnutia tejto funkcie alebo zapnutiu napájania regulátora. V momente zapnutia funkcie na 15 sekúnd sa zapnú výstupy 1 - 3 a na LCD sa zobrazí nápis „ANTYSTOP“ a odpočítavanie X sekúnde do vypnutia, potom sa ovládač prepne na hlavnú obrazovku a normálnu prevádzku

STEROWANIE TEMPERATURĄ

.

Regulátor umožňuje ovládanie vykurovacieho zariadenia (napr. ohrievača) alebo chladiaceho zariadenie (napl. klimatizácia). Treba pamätať na to, že vždy na teplotu zapnutia a vypnutia je ovplyvnená zadaná teplota (alebo teplotný rozdiel pre výstup 3) a nastavená hysteréza. Ak ovládame vykurovku, používame piny COM a NC relé. Ak však ovládame chladiace zariadenie, potom používame piny COM a NO relé.

.

A/ výstupy 1 a 2

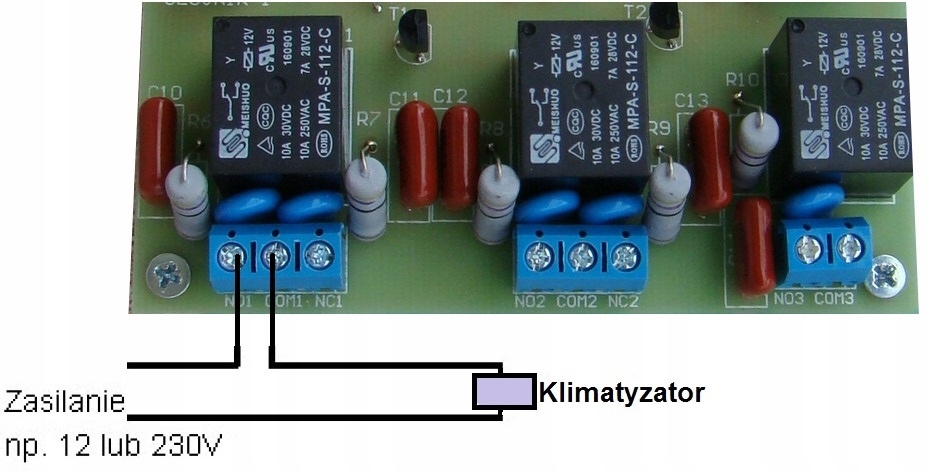

Pre príklad nižšie je schéma zapojenia riadenia chladiaceho zariadenia a princíp činnosti na príklade výstupu 1 – odčítanie zo snímača č. 1.

Nastavenie v menu napríklad teplota T1 30,0 °C a hysteréza H1 1,0Činnosť regulátora pri teplote °C je takáto: ak je teplota na snímači 1 ist nižšie 30,0 °C je výstup 1 je vypnutý (ikona1Takže prijímaču nie je daná žiadna energia, ak je teplota na snímači. 1 zvýšenie na 30,0 °C bude zapnutá relé, čím sa zapne prijímač (ikona sa zapáli)1Na LCD. Vypnúť prijímač (ikony sunset)1Ak je teplota na snímači, bude prebiehať na LCD. 1 Spadne to na 29,0 °C (T1 mínus H1). Samozrejme, namiesto klimatizácie môže byť akýkoľvek prijímač, ktorý má byť zapnutý nad teplotou T1.

.

Spôsob ovládania vykurovacieho zariadenia je opačný. Schéma pripojenia pinov COM a NC relé:

Nastavenie v menu napríklad teplota T1 28,0 °C a hysteréza H1 1,0Činnosť regulátora pri teplote °C je takáto: ak je teplota na snímači 1 ist nižšie 28,0 °C je výstup 1 je zapnutý tak, aby bol výkon daný prijímaču. Ak je teplota na snímači 1 zvýšenie na 28,0 °C vypne prijímač. Prijímač bude opäť zapnutý pri teplote snímača. 1 Spadne to na 27,0 °C (T1 mínus H1). Tu indikátor relé (ikon na LCD) pracuje inverzne: Keď je zahasený znamená zapnúť prijímač, zatiaľ čo keď je zapnutý znamená vypnúť prijímač.

.

Čím menej hysterézy je nastavená, tým viac teploty je udržiavaná, ale to spôsobuje časté zapínanie a vypnutie prijímača veľmi malé hystérie môže spôsobiť. Rýchlejšia spotreba relé kontakt a nepriaznivé účinky na prijímač. Upozorňujeme, že maximálne zaťaženie relé je 7 A 230 V pre odporové zaťaženie, napr. ohrievače a 3 A napríklad pre indukčné čerpadlo.

.

Majte na pamäti, že maximálne zaťaženie relé je 7 A 230 V pre odporové zaťaženia, ako sú ohrievače a 3 A pre indukčné, ako je čerpadlo.

.

Výstup relé funguje podobným spôsobom. 2 zodpovedá odčítanej teplote snímača č. 2 a nastaviť parametre T2, H2.

B/ VÝSTUP 3

Relé výstupu 3 sa aktivuje, keď teplota na snímači 2 bude vyššia ako na snímači 1 o minimálny rozdiel TR. Nižšie je príklad použitia tohto výstumu:

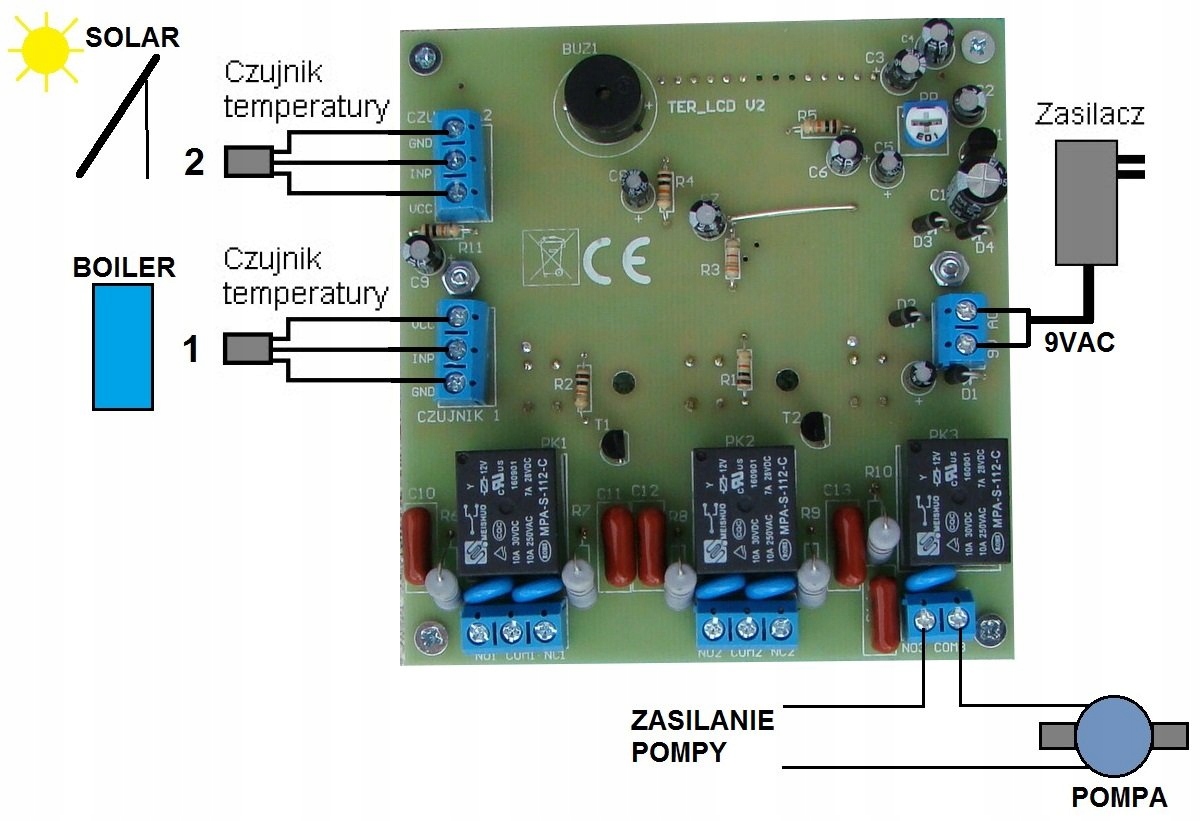

Napríklad, čidlo 1 je umiestnené v kotle, kde je teplota 31,0 ° C. Čidlo 2 je umiestené na solárnom paneli. Obehové čerpadlo je pripojené k výstupu 3 (COM a NO). Užívateľ nastavil v menu rozdiel teploty TR 9,0 °C a rozdiel hysterézy HR 2,0°C.

.

Ak je teplota snímača 2 rovnaká alebo nižšia ako teplota senzora 1, výstup 3 je samozrejme vypnutý. Keď teplota senzoru 2 stúpa, keď dosiahne 40,0 ° C (čítanie zo snímeča 1 + TR), bude zapnutý výstup3 (rozsvieti sa ikona „3“ na LCD displeji), čo je v tomto prípade čerpadlo. Výstup 3 zostane zapnutý, kým teplotný rozdiel (snímač 2 mínus snímače 1) neklesne na 7,0 ° C (TR mínus HR), čo znamená, že v našom príklade sa čerpadlo zastaví, keď teplota snímacej jednotky 2 klesne na hodnotu 38,0° C (snímač 1 plus TR mínus RH).

.

Samozrejme, za predpokladu, že v tomto zjednodušenom príklade, že na snímači 1 je konštantná 31,0 ° C. V praxi, každú sekundu je odčítaná aktuálna teplota oboch snímečov a regulátor rozhodne o zapnutí / vypnutí výstupu, čo je signalizované ikonou "3" v pravom dolnom rohu LCD displeja.

Technické údaje

Rozsah nastavenia teploty -40,0 °C až + 120,0 °C

Rozsah zobrazenia teploty -50,0 °C až + 125,0 °C

Rozlíšenie zobrazenia a nastavenia teploty 0,1 °C

Presnosť merania teploty +- 1 °C

Napájanie pomocou 9VAC zástrčkového adaptéra

Spotreba energie do 3 W

Načítavam relé max 7 A 230 V (odolnosť) alebo 3 A 230 V (induktívne).

Prípustná prevádzková teplota regulátora 0-40 °C

Prípustná prevádzková teplota snímačov -50 °C až +125 °C

Veľkosť 11,5 × 12,5 cm x 6 cm

Hmotnosť 500 g

VOLANT JE NOVÝ.

Súčasťou balenia sú: ovládač, 2 senzory, napájací zdroj

.

Tu si môžete stiahnuť návod v PDF : http://cosmogate.pl/slawek/INS/RT1.pdf
