ZESTAW 2 SZT. KRATEK WENTYLACYJNYCH

KOMINKOWYCH TYPU LUFT NAROŻNY GÓRA-DÓŁ

Kratka kominkowa typu LUFT SF narożny lewy 60x40x9 cm (LUFT/NL/9/40/45S/C/SF)

+

Kratka kominkowa typu LUFT SF narożny prawy 40x60x9 cm (LUFT/NP/9/40/45S/C/SF)

LUFT 45S wyróżnia się nowoczesnym i minimalistycznym wyglądem. Kratka posiada zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Informacje o produkcie:

• kratki luft o wymiarze 600 x 400 x 90 mm
• głębokość 78,5 mm
• wysokość 90 mm,
• wysokość w środku kratki: 58 mm
• kratki malowane wysokiej jakości farbami proszkowymi
• nowoczesny kształt
• zamaskowany wlot powietrza

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka. Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej. Kratka wyróżnia się nowoczesnym i minimalistycznym wyglądem, a jej podłużna forma sprawia, że doskonale sprawdza się we wnętrzach utrzymanych w stylu współczesnym. Charakterystyczną cechą modelu LUFT jest zamaskowany wlot powietrza. Dzięki malowaniu kratki metodą proszkową, jej kolor pozostaje trwały i odporny na działanie podwyższonej temperatury, a sama kratka jest bardziej odporna na uszkodzenia mechaniczne.

WERSJA LEWOSTRONNA                               WERSJA PRAWOSTRONNA

Dane techniczne kratki

Waga (kg)

3,5

Wysokość (cm)

9,00

Głębokość (cm)

7,85

Dostępne kolory

czarny

Typ

luft

Cechy kratki

otwarta narożna

Pole czynne kratki (cm2)

421

RYSUNEK TECHNICZNY

RYS. TECH. DLA KRATKI PRAWEJ

RYS. TECH. DLA KRATKI LEWEJ

UWAGA !!! Przy montażu kratki należy pamiętać o jej prawidłowym ułożeniu. Jeżeli instalujemy ją nad kominkiem – wlot powietrza powinien znajdować się na spodzie, jeżeli pod wkładem – wlot powinien być na górze. Pozwoli to zachować odpowiedni, konwekcyjny przepływ ogrzewanego powietrza.

PRAWIDŁOWE UŁOŻENIE KRATEK  :

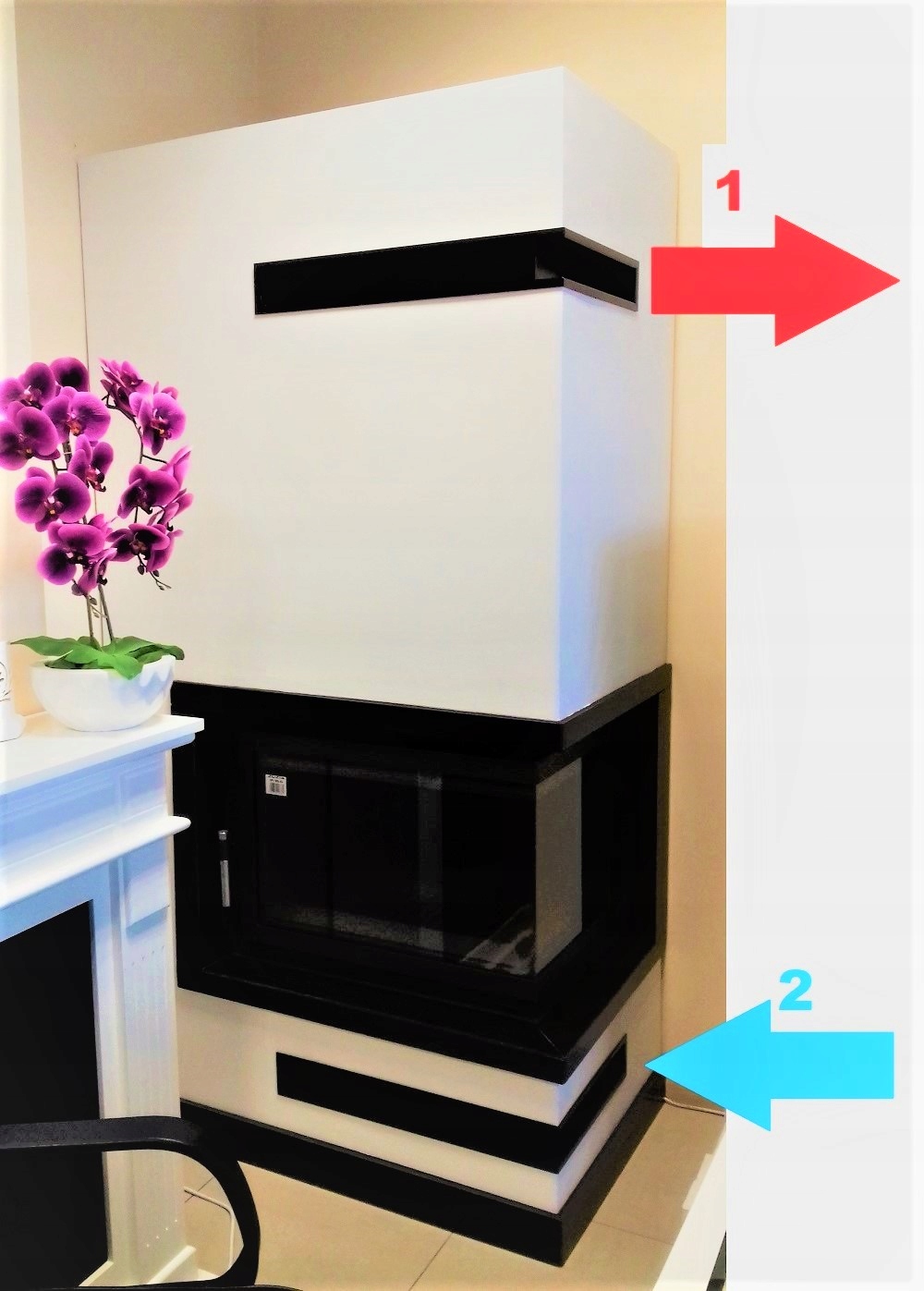

WARIANT 1 -

KOMINEK PRAWOSTRONNY

1- KRATKA LUFT / NP (krótszy bok na bocznej ścianie, otwór wentylacyjny skierowany do dołu)

2- KRATKA LUFT / NL (krótszy bok na bocznej ścianie, otwór wentylacyjny skierowany do góry)

WARIANT 2 -

KOMINEK LEWOSTRONNY

3- KRATKA LUFT / NL  (krótszy bok na bocznej ścianie, otwór wentylacyjny skierowany do dołu)

4- KRATKA LUFT / NP (krótszy bok na bocznej ścianie, otwór wentylacyjny skierowany do góry)

LUFTY W KOLORZE CZARNYM

ZESTAW 2 SZT. KRATEK KOMINKOWYCH

TYPU LUFT NAROŻNY 60 x 40 x 9 cm głębokość 7,85 cm

(góra - dół )
