Regulátor čerpadla pece ústredného kúrenia SCL-109R CO termostat

Sterownik pompy obiegowej C.O. z funkcją pracy ręcznej.

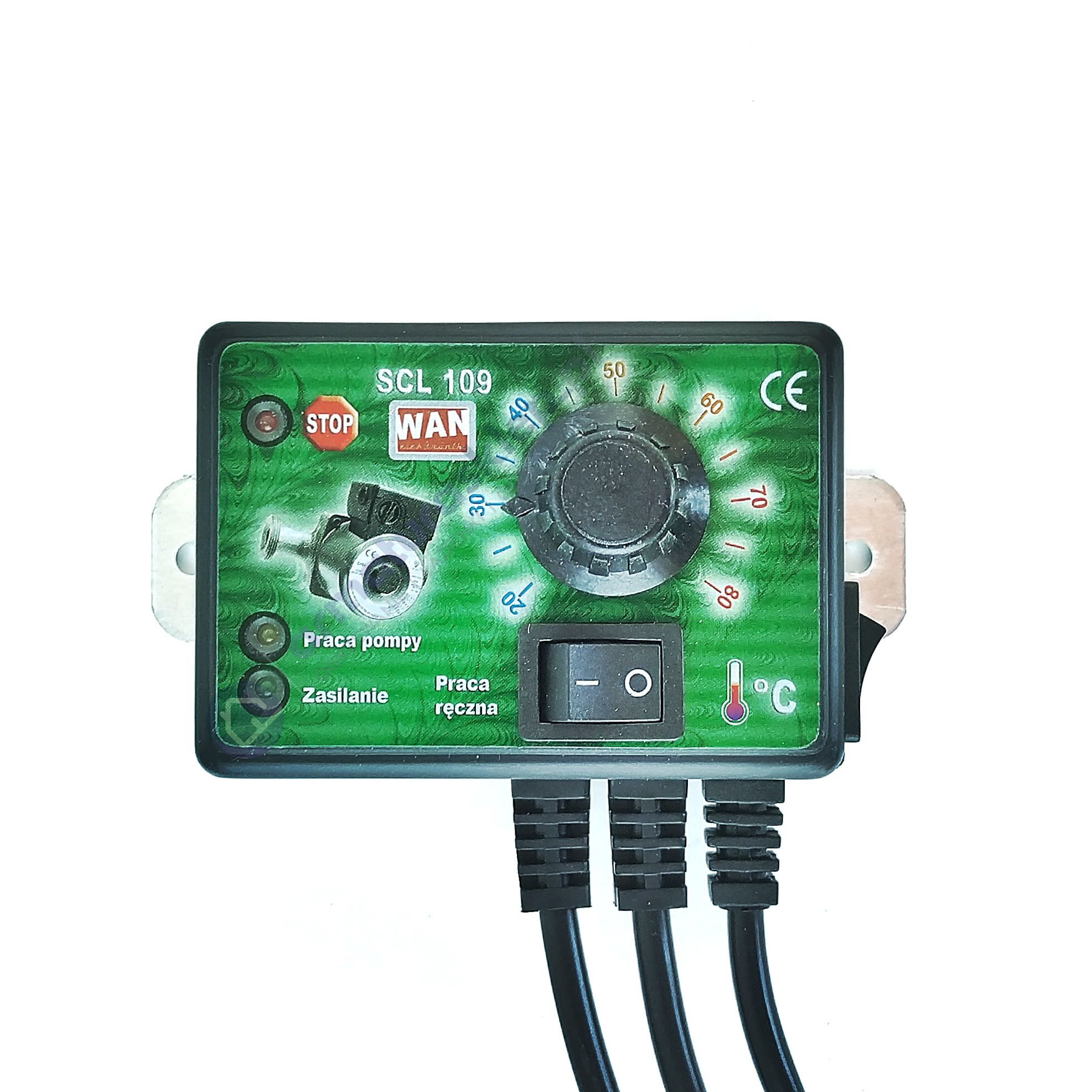

WAN ELEKTRONIK SCL-109 R

Produkt polski

Regulator SCL-109R przeznaczony jest do sterowania pompą obiegu wody C.O.

Zadaniem regulatora jest załączanie pompy, jeśli temperatura przekroczy żądaną wartość.

Zapobiega to niepotrzebnemu działaniu pompy, co pozwala zaoszczędzić energię elektryczną (oszczędności w zależności od stopnia wykorzystania pieca sięgają nawet 60%), a także przedłuża żywotność pompy obiegowej.

Dzięki temu wzrasta jej niezawodność maleją koszty związane z eksploatacją. Temperatura załączenia pompy regulowana jest potencjometrem w zakresie od 20°C do 80°C.

Pompa wyłącza się, jeśli temperatura rzeczywista spadnie o 2°C poniżej temperatury zadanej (nastawianej potencjometrem).

Sterownik SCL-109R, prócz potencjometru posiada dwa przełączniki. Pierwszy przełącznik służy do załączania regulatora (jest to sygnalizowane zaświeceniem się diody zielonej), natomiast drugi  służy do ręcznego załączania pompy.

Diody sygnalizują:

• żółta - pracę
• czerwona - przerwę (postój)

• Zakres regulacji temperatury (temp. Zadana): 20°C – 80°C
• Histereza (tolerancja): 2°C
• Napięcie zasilania: 230V/50Hz ± 10%
• Pobór mocy:< 1W
• Temperatura pracy: 20°C – 70°C
• Czujnik temperatury: rezystancyjny

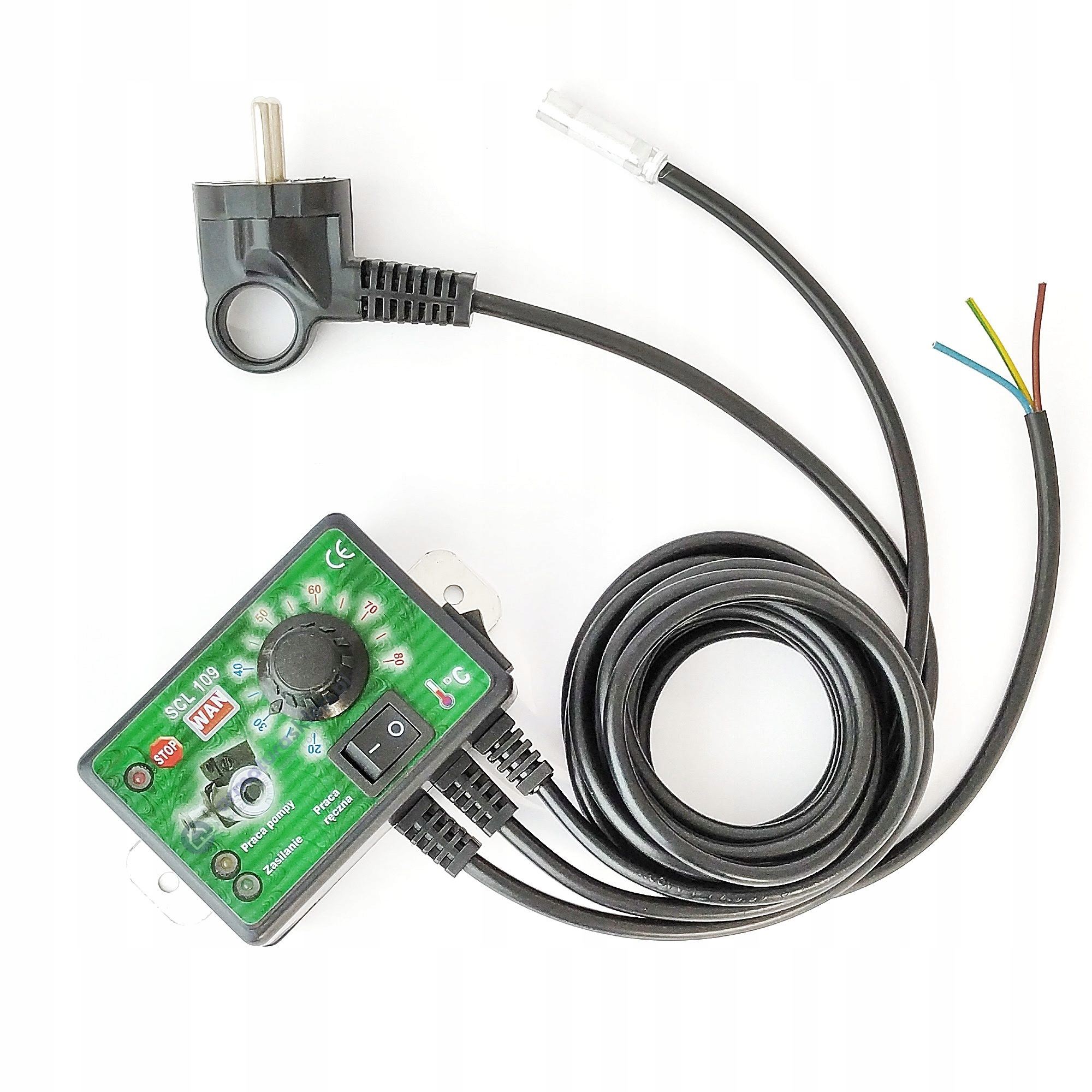

• Przekrój przewodów przyłączeniowych: 3 x 0,75mm2
• Długości przewodu czujnika: 1m
• Długość przewodu sieciowego: 1,5m
• Długość przewodu zasilania pompy: 2m
• Zasilanie pompy: 230V/50Hz
• Maks. prąd obciążenia wyjścia: 1A (przekaźnikowe)
• Wymiary (szer. x wys. x dł.): 59mm x 40mm x 85mm
• Regulator SCL-109R zabezpieczony jest bezpiecznikiem rurkowym 1A.

Kolor wysyłany jest losowo.
