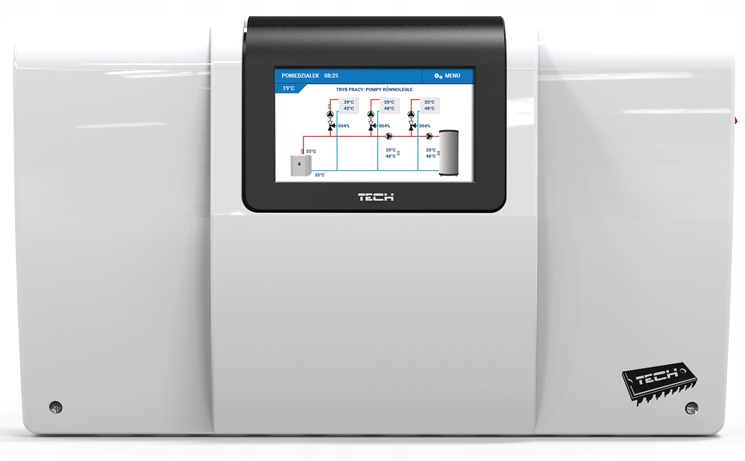

Sterownik do instalacji

Obsługa trzech zaworów w standardzie z obsługą systemu solarnego

Funkcje realizowane przez sterownik:

• płynne sterowanie trzema zaworami mieszającymi
• sterowanie pompą CWU
• obsługa systemu solarnego
• zabezpieczenie temperatury powrotu
• sterowanie pogodowe i sterowanie tygodniowe
• dwa wyjścia beznapięciowe konfigurowane
• dwa wyjścia napięciowe konfigurowane
• współpraca z trzema regulatorami pokojowymi dwustanowymi
• współpraca z regulatorem pokojowym z komunikacją RS
• możliwość podłączenia modułu ST-505 lub WIFI RS - zarządzanie poprzez eModul
• możliwość sterowania dwoma dodatkowymi zaworami za pomocą dodatkowych modułów i-1m lub i-1
• możliwość aktualizacji oprogramowania przez port USB

Wyposażenie sterownika:

• duży, kolorowy, dotykowy wyświetlacz LCD 4,3″
• czujnik CWU
• czujnik zewnętrzny
• czujniki temperatury zaworów
• czujniki temperatury powrotu i kotła
• obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury

Podgląd aplikacji po zainstalowaniu dodatkowego modułu internetowego:

Parametry produktu:

• Napięcie zasilania, V, 230V +/- 10% / 50Hz
• Maksymalny pobór mocy sterownika, W, 10
• Temperatura otoczenia, °C, 5÷50
• Wytrzymałość temp. czujnika, °C, -30÷99
• Wkładka bezpiecznikowa, A, 6,3
• Zakres nastaw temperatur, °C, 8÷90
• Obciążenie na każdym wyjściu, A, 0,5

4,3'' KOLOROWY WYŚWIETLACZ

1 - Kolorowy dotykowy wyświetlacz

2 - 3 Obiegi z siłownikiem i pompą zaworu

3 - Pompa CWU

4 - 4 Dodatkowe styki napięciowe i beznapięciowe

5 - Obsługa systemu solarnego

A - Wyjmowane łączki

B - Gniazdo USB do aktualizowania  oprogramowania

C - 2x Gniazdo KOMUNIKACJI RS
