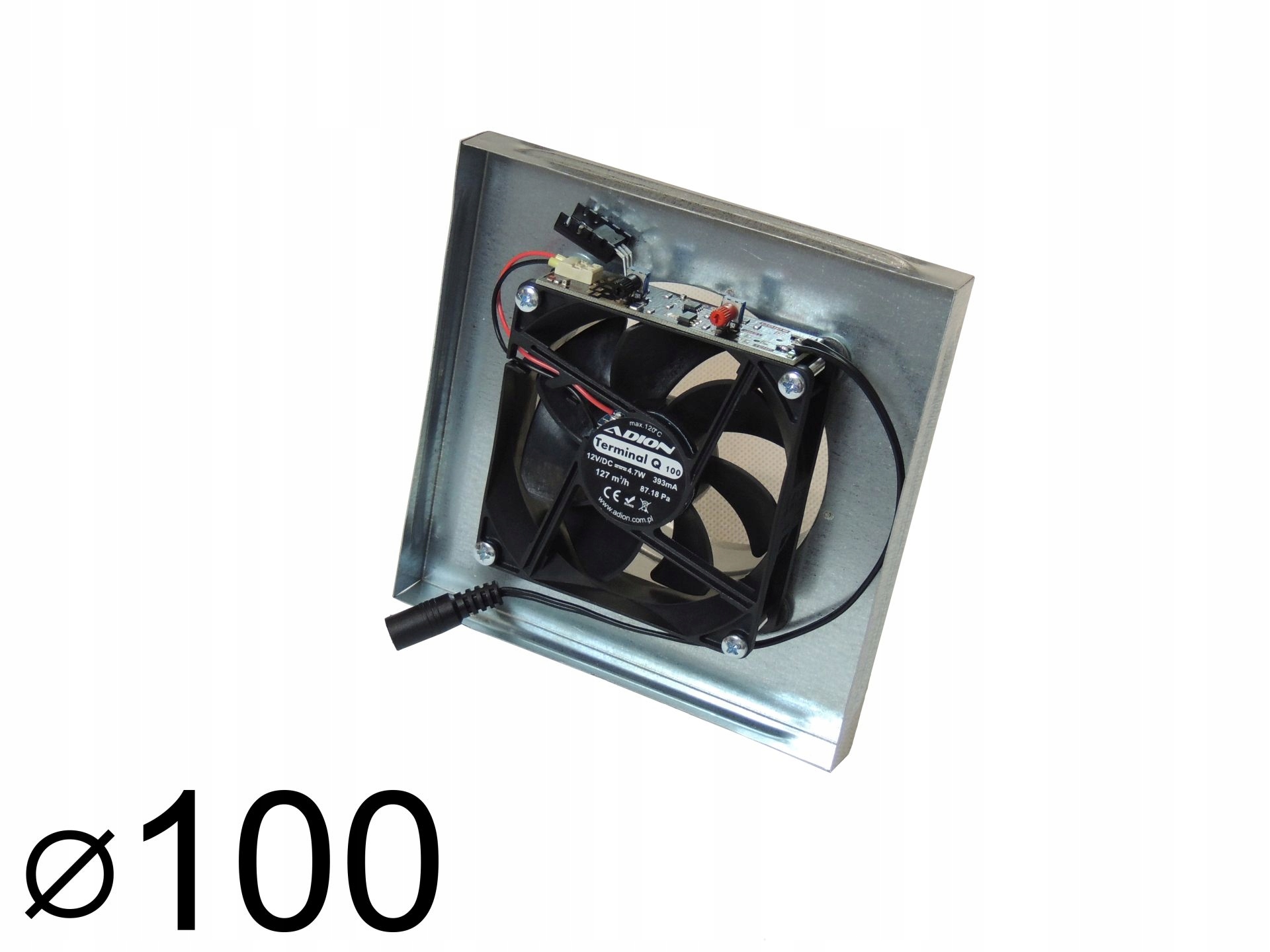

Krbový ventilátor Terminal Q 100 RTO

Špecifikácia:

• Priemer prípojky 100 mm
• Vykurovací výkon pri 50 °C - 1,28 kW
• Veľmi nízka spotreba energie 4.7 W
• Bezpečné napájanie 12 V/DC
• Ochrana proti prehriatiu
• Vstavaný termostat
• Vstavaný regulátor otáčok
• Regulácia teploty zapnutia
• Veľmi vysoká účinnosť
• Ventilátor vyrobený z vysokoteplotného plastu
• Napájací zdroj v balení

Ventilátor je určený na zvýšenie účinnosti distribúcie teplého vzduchu z krbu.

Po zapálení v krbe a dosiahnutí správnej teploty regulátor automaticky zapne ventilátor a začne mechanickú distribúciu teplého vzduchu do miestnosti.

Po vypnutí krbu sa ventilátor automaticky zastaví.

Ventilátor môže byť namontovaný len v takej vzdialenosti od krbu, v ktorej sa horúci vzduch s teplotou nad 120 °C nemôže dostať k ventilátoru gravitačným spôsobom, t.j. keď ventilátor nepracuje.

Technické údaje:

V balení:

• Originálny ventilátor ADION Terminal Q 100 RTO
• Napájací zdroj 12 V/DC
• Technický list s podrobným popisom ventilátora
• Záručný list

OGÓLNA CHARAKTERYSTYKA

Ventilátor Terminal S s regulátorom RTO po prekročení nastavenej teploty automaticky zapne ventilátor a po znížení vypne (rozsah regulácie od 10 °C do 50° C).

Ventilátor bol chránený proti prehriatiu (keď sa teplota približuje tepelnej pevnostnej teplote, t. j. 120 °C sa automaticky preruší napájanie po poklese teploty pod 120 °C sa pokračuje v práci ventilátora).

Pomocou ovládacieho prvku na ovládaní môžete vypnúť ventilátor alebo upraviť rýchlosť otáčania, aby sa znížil výkon a hluk.

Ovládač má 5,5/2,1 mm DC napájací konektor, ktorý poskytuje bez nástrojov pripojenie napájania.

Ventilátor je napájaný bezpečným napätím 12 V/DC zo zdroja dodávaného v súprave.

Ventilátor je vybavený štyrmi antivibračnými tlmičmi, gumovo-kovovými, aby sa maximálne znížil hluk vydávaný ventilátorom a bol použitý inovatívny systém montáže ventilátora na pripojenie štyroch skrutiek z vonkajšej strany, čo umožňuje demontáž ventilátoru na vykonanie údržby alebo výmeny bez toho, aby bolo potrebné odstrániť pripojenia zo steny po inštalácii.

Ventilátor po odskrutkovaní z prípojky a otočení môže vtlačiť vzduch do inštalácie DGP alebo krbu.

Rozmery:

Podrobný opis sa nachádza na stránke výrobca:

www.adion.com.pl

Príslušenstvo pre terminálové ventilátory

Ventilátory typu TERMINAL sú prispôsobené na montáž mriežky s rozmermi 17 × 17 (veľkosť vrecka 15 × 15)

Na obrázku je zobrazený terminál s namontovanou ukážkovou mriežkou.

K ventilátorom Terminal je možné namiesto mriežky namontovať PK prípojku s rozmermi 100/125/150, ktorá umožňuje montáž ventilátora na kanál DGP.
