Tlakový spínač pre hydrofor LCA-2 0,8 MPa386

Použitie

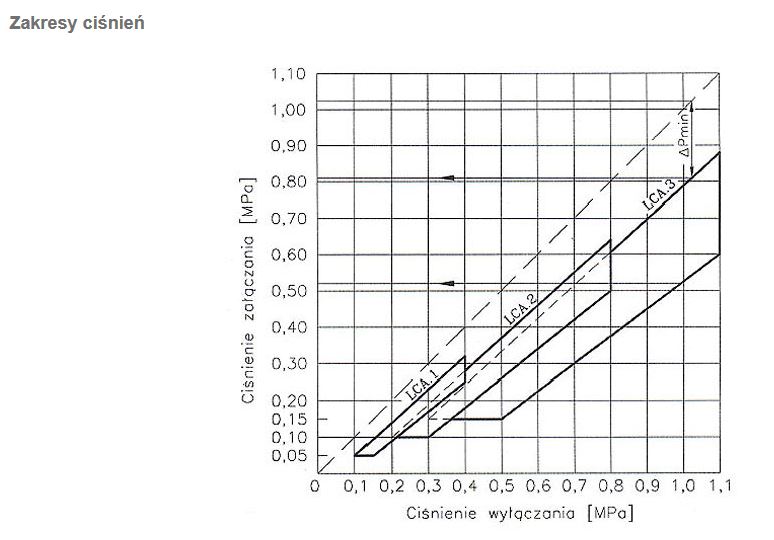

Tlakový spínač LCA je určený na automatické zapínanie a vypínanie elektromotorov (čerpadiel) pracujúcich v hydroforických a stlačeného vzduchu systémoch, v miestach bez výskytu prachu, plynov a výparov výbušných alebo chemicky aktívnych. Pre systémy stlačeného vzduchu sa odporúča použiť LCA spínač s hliníkovým držiakom. Vyrábajú sa v troch veľkostiach v závislosti od rozsahu tlaku (0,4 MPa; 0,8 MPa, 1,1 MPa). Tlakové spínače LCA sú vyrobené ako trojcestné alebo jednocestné dvojprerušovacie manévrovací odpínače striedavého prúdu, nízkonapäťové, mechanizované. Tlakový spínač typu LCA je variantom rozpínacieho stykača. Základňa, teleso, pohyblivá a pevná čeľusť sú vyrobeny z plastu vystuženého sklenenými vláknami. Medené kontakty majú kryty z oxidu strieborného kadmia. Kryt konektora je vyrobený z polykarbonátu.

Výhody tlakových spínačov LCA:

• systém spracovania tlaku, spínacie a elektrické prvky zostali v novej verzii nezmenené, čo zaručuje spoľahlivosť a trvanlivosť overenú v praxi počas niekoľkých desaťročí existencie tlakových spíнаčov LCA na trhu,
• membrány používané v tlakových spínačoch od spoločnosti Hydro-Vacuum S.A. sú odolné voči spolupráci s olejovým znečistením v systéme regulácie tlaku, čo umožňuje použitie LCA v priemyselných aplikáciách,
• spojka LCA sa vyznačuje stabilitou a opakovateľnosťou nastavení vďaka použitiu vysokokvalitných dielov,
• priehľadný kryt vyrobený z polykarbonátu odolného voči poškodeniu, ktorý umožňuje kontrolovať technický stav prvkov a polohu kontaktov spojovacieho prvku,
• vybavenie otočnou hydraulickou prípojkou, ktorá umožňuje montáž a demontáž spojky v stiesnených priestoroch a tiež zmenu umiestnenia spojky na inštaláciách bez ich vypnutia,
• dva priemery montážnych adaptérov G1/4 a G1/2 ktorý umožňuje montáž vo veľkej väčšine tlakových zariadení,
• Výrobný proces a kontrola sú vykonávané kvalifikovanými a skúsenými pracovníkmi, ktorí sa opierajú o systém manažérstva kvality ISO:9001. Každý spojovací prvok je podrobený hydraulickej a elektrickej skúške - pri skúšobnom napätí 2,5 kV
• Všetky komponenty a celý tlakový spínač LCA sú montované v Hydro-Vacuum S.A. z väčšiny komponentov vyrábaných v Hydro - Vacuum S. A., ostatné materiály (skrutky, matice atď.) sú domáceho pôvodu.

Pracovné podmienky

• Spojky sú určené na inštaláciu v uzavretých priestoroch bez výbušných alebo chemicky aktívnych prachov, plynov a pár.
• Prípustná nadmorská výška inštalácie nesmie byť vyššia ako 2000 m n.m. Prípustné teploty okolia sú od -5oC do +40oC.
• Najnižšia relatívna vlhkosť môže dosiahnuť až 50% pri teplote 40oC a až 90% na 20o C.
• Stupeň ochrany IP 43 (pri montáži spojovacieho prvku krytom nahor).

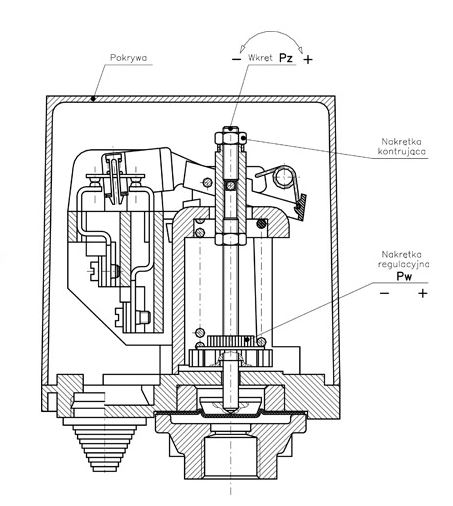

Nastavenie požadovaného vypínacieho tlaku a pripojenia spojky sa vykonáva nastavením pomocou matice Pw a skrutky Pz (obrázok vedľa). Továrenské nastavenia sú uvedené v tabuľke vyššie. Pre zmenu nastavení je potrebné pripojiť spojku k inštalácii a odmontovať jej kryt. Prvým krokom pri regulácii je nastavenie vypínací tlak pomocou regulačnej matice pw. Otočením matice doprava zvyšujeme vypínací tlak, zatiaľ čo otočením doľava ho znižujeme. Ďalšou činnosťou je nastavenie zapínacieho tlaku skrutkou Pz. Pred začiatkom tejto činnosti je potrebné bezpodmienečne uvoľniť protimaticu. Zaskrutkovaním skrutky Pz k odporu (otočením doprava) dosiahneme maximálny zapínací tlakový stav. Po dokončení nastavenia je potrebné povinne utiahnuť protiľahlú maticu a namontovať kryt spojovacieho prvku.

Montáž

Tlakový konektor sa pripojí k potrubiam tak, že sa zostaví na konektor so špičkou závitu. G1/2alebo G1/4Pripojenie by malo byť uzavreté gumovou podložkou. Pred zaskrutkovaním adaptéra konektora by mal byť konektor starostlivo zagratulovaný. Ostré hrany konektora sú neprijateľné, pretože môžu poškodiť gumové čalúnenie.
