Wymiennik ciepła płytowy

Nordic Tec Ba-12-40

o przyłączach 3/4" (DN20), 40 płyt

max 30kW

Informacje techniczne:

• Płytki wykonane ze stali nierdzewnej S316L (tzw. kwasówki),
• Lutowane metodą próżniową za pomocą miedzi (Cu 99,99%)
• 40 płyt, o grubości 0,30mm, typu karbowanego (jodełka), dla wywołania większych turbulencji przepływu
• Moc nominalna - od 15 do 35 kW

UWAGA - Moc nominalna wymiennika nie jest równoznaczna z mocą kotła, kominka lub innego urządzenia grzewczego, jakie ma być obsługiwane przez wymiennik. Faktycznie osiągnięta moc będzie zależeć od tego jakie parametry pracy będzie miał wymiennik w danej instalacji (jak wysoką temperaturę i przepływ dostarczymy do wymiennika). Górna granica jest osiągalna tylko przy tzw. wysokich parametrach zasilania.

• Przyłącza: 3/4", czyli DN20 - gwint standardowy zewnętrzny
• Ciśnienie robocze - do 10 bar
• Ciśnienie testu szczelności - 20 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - do 4 m3/h (lub do 4000 l/godz.)
• Powierzchnia wymiany - 0,48 m2

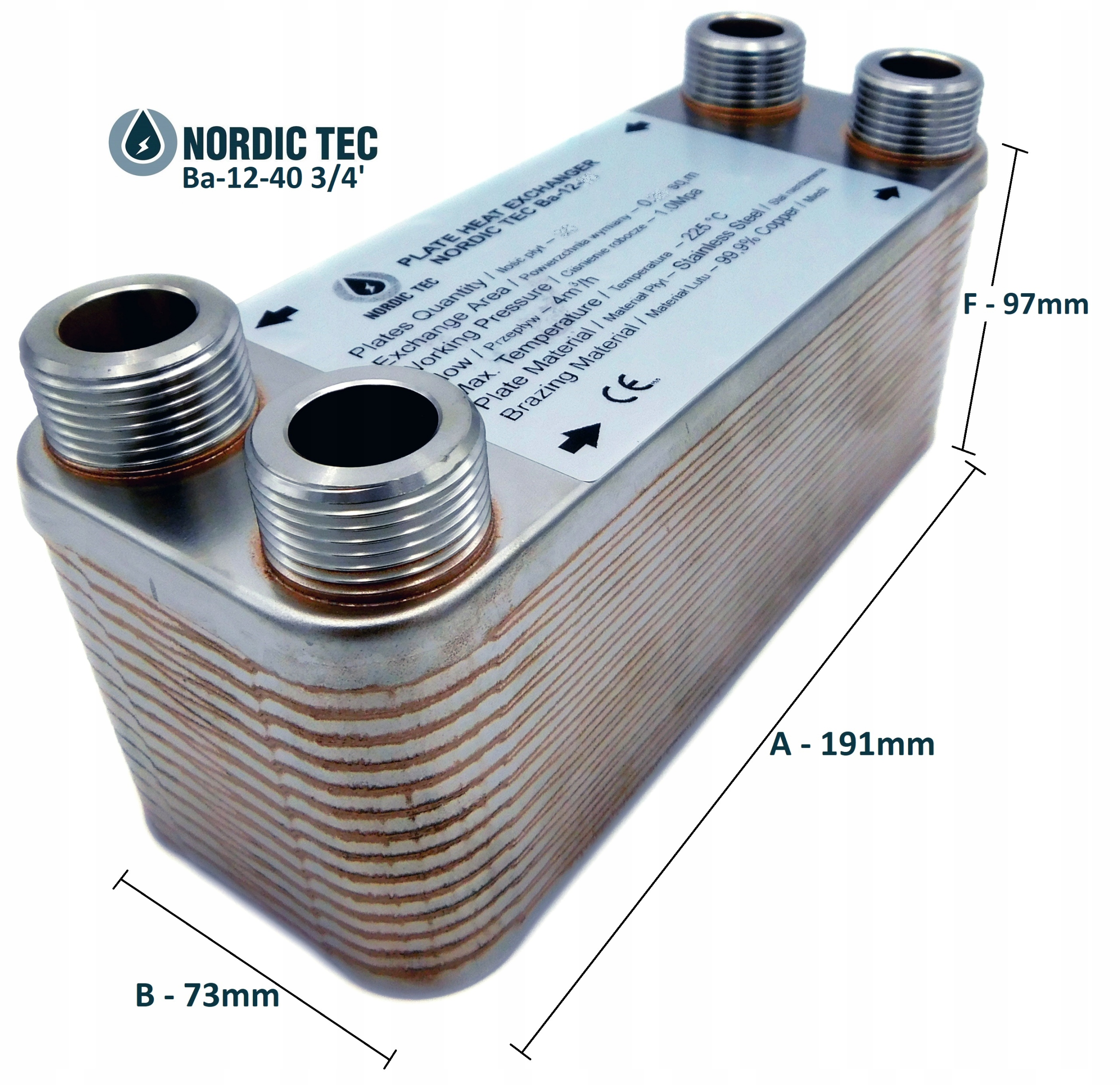

Wymiary:

A - Długość/Wysokość - 191 mm

B - Szerokość - 73 mm

F - Głębokość/Grubość - 97 mm

C - Dystans między przyłączami po długości - 154 mm

D - Dystans między przyłączami po szerokości - 40 mm

* Certyfikacja - CE, TÜV - dopuszczony do obrotu w całej UE.

Budowa wymiennika ciepła NORDIC TEC

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.

Przewymiarowanie wymiennika - co to takiego? czy tego potrzebuję?

Przewymiarowanie wymiennika to mówiąc prostym językiem dobranie wymiennika nieco większego niż matematycznie wymaga tego dana instalacja. Jest to warunek prawidłowej pracy instalacji w perspektywie lat. Dobór wymiennika bez przewymiarowania jest błędem z uwagi na fakt, że z biegiem lat wymiennik niestety może ulec zakamienieniu, przez to jego wydajność spadnie. Wówczas dodatkowa powierzchnia wymiany w przewymiarowanym wymienniku spowoduje, że nie odczujemy spadku jego wydajności - co odczuli byśmy gdyby wymiennik dobrany został bez tzw. zapasu. Przewymiarowanie nigdy nie jest szkodliwe (choć ma zdroworozsądkowe granice), podczas gdy niedowymiarowanie może prowadzić do fatalnych skutków, jak niedogrzane mieszkanie czy nawet gotowanie się wody w układzie grzewczym i w konsekwencji uszkodzenie instalacji.
