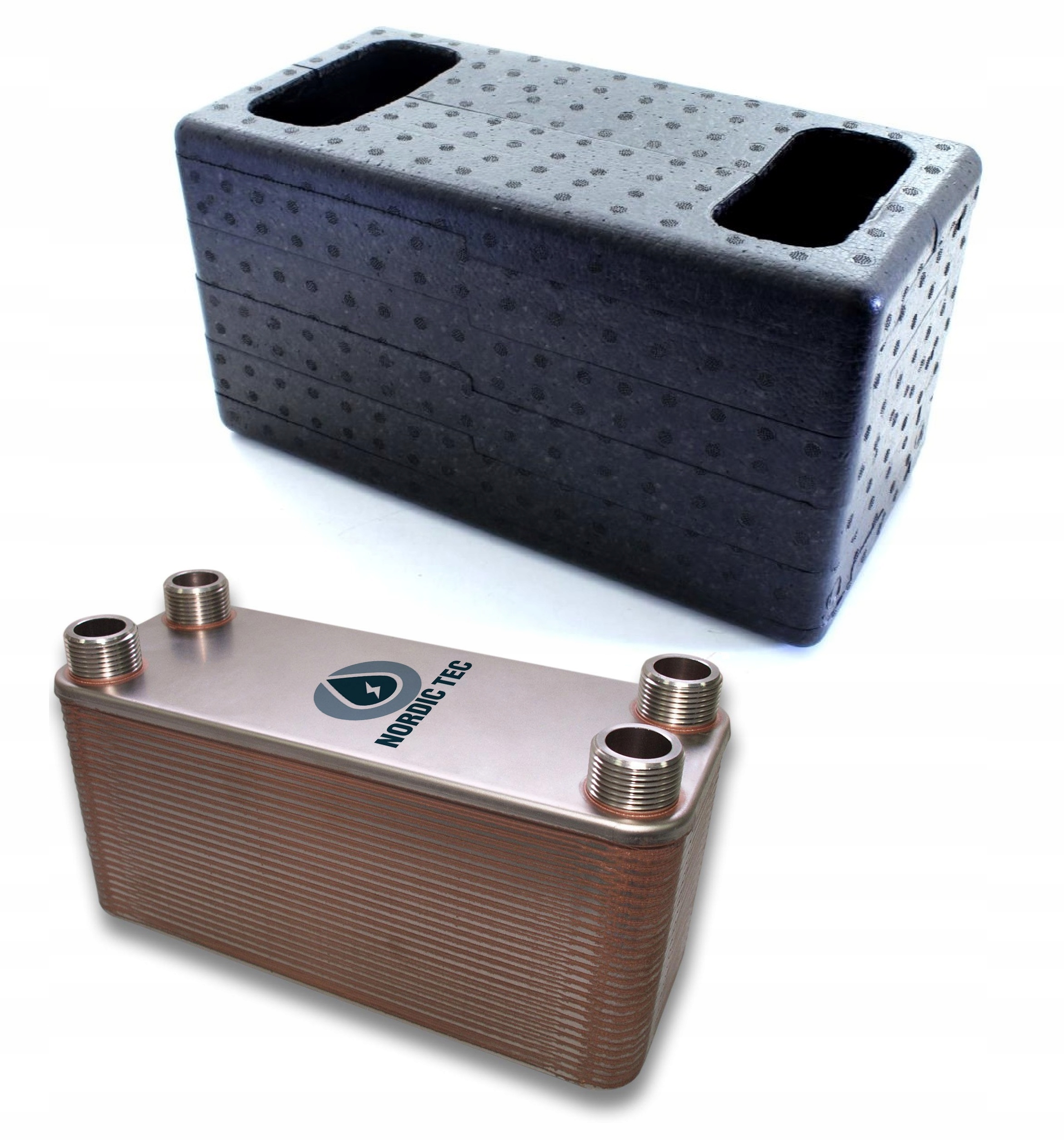

Wymiennik ciepła płytowy

Nordic Tec Ba-27-70

przyłącza 4x 1 1/4", 70 płyt

Szczegóły techniczne:

• Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
• Moc grzewcza - 60 do 150 kW w zależności od parametrów zasilania

Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

W przypadku wątpliwości z doborem prosimy o kontakt.

• Przyłącza: 4x 1 1/4"
• Ciśnienie robocze - do 30 bar
• Ciśnienie testowe - 45-60 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - 12 m3/h
• Powierzchnia wymiany - 1,89 m2

* Certyfikowany - CE, TÜV

Wymiary wymiennika Ba-27-70:

• Długość (A) - 286 mm
• Szerokość (B) - 116 mm
• Grubość (F) - 175 mm
• Rozstaw przyłączy (C) - 234 mm
• Rozstaw przyłączy (D) - 63 mm

Informacje nt izolacji polipropylenowej:

- Materiał - pianka na bazie polipropylenu

Jest to materiał izolujący znacznie lepiej niż tradycyjnie stosowana przez większość firm pianka poliuretanowa.

Przewodność cieplna materiału jest niższa niż rozpowszechnionych izolacji poliuretanowych.

- Grubość pianki - ok. 24mm

Znacznie grubsza od większości izolacji na rynku dzięki czemu zdecydowanie przewyższa inne izolacje pod kątem skuteczności.

Większość izolacji dostępnych na rynku nie przekracza grubością 15-20mm, co powoduje, iż oferowana przez nas jest jedną z najgrubszych na rynku.

- Maksymalna temperatura pracy - 115°C

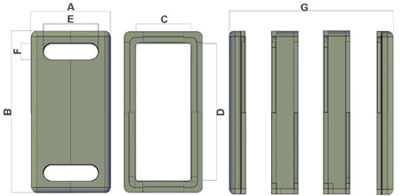

Wymiary izolacji:

A - 175mm, B - 358mm, C - 127mm, D - 310mm, E  -125mm, F - 58mm, G - 240mm

Zastosowanie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO
• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU
• Podłączanie ogrzewania podłogowego
• Wszelkiego rodzaju instalacje CO i CWU
• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)
• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż
• Praca w charakterze skraplacza/parownika przy pompach ciepła
• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)
• Podłączanie instalacji pod sieć miejską

Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury
• łatwość montażu i relatywnie prosta konstrukcja
• łatwość ewentualnego czyszczenia
• możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji

W razie pytań skontaktuj się z nami, a pomożemy dobrać urządzenie.
