Wentylator kanałowy RM 100/300 EC

Dane techniczne

• Przepływ powietrza: 340 m³/h
• Spręż. maksymalny: 615 Pa
• Moc nominalna: 90 W
• Napięcie nominalne: 230, 1~ / 0-10
• Natężenie prądu: 0,8 A
• Prędkość obrotowa: 3610 1/min
• Typ silnika: EC
• Masa: 2,8 kg
• Producent: Harmann

Konstrukcja

Promieniowy wentylator kanałowy. Obudowa wykonana z tłoczonej blachy stalowej cynkowanej galwanicznie i lakierowanej epoksydowo na kolor szary (RAL 7035). Obudowa posiada znormalizowane króćce przyłączeniowe z tolerancją ujemną (nyplowe) do podłączenia w systemie okrągłych kanałów wentylacyjnych. Na obudowie przymocowano puszkę przyłączeniową.

Wirnik

Wyważany dynamicznie wirnik o łopatkach pochylonych do tyłu stanowiący integralną część silnika (tzw. silnik z wirującą obudową). Łopatki wykonane z tworzywa sztucznego.

Napęd i sterowanie

Synchroniczny silnik elektryczny, bezszczotkowy, komutowany elektronicznie (EC) ze zintegrowanym zabezpieczeniem termicznym i kontrolerem silnika. Zasilanie 230V, 50Hz. Silniki są przystosowane do płynnej regulacji obrotów w pełnym zakresie przy zachowaniu wysokiej sprawności pracy.

Zmiana prędkości obrotowej odbywa się poprzez podłączenie opcjonalnego potencjometru lub innego urządzenia (sterownika) wykorzystującego sygnał analogowy 0-10V. Stopień ochorny silnika: IP54 (modele 100/300 – 250/1000), IP33 (modele 250/1200 – 315/2000), puszki przyłączeniowej IP44, całego urządzenia IPX4. Klasa izolacji F.

Zastosowanie

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

Dane techniczne

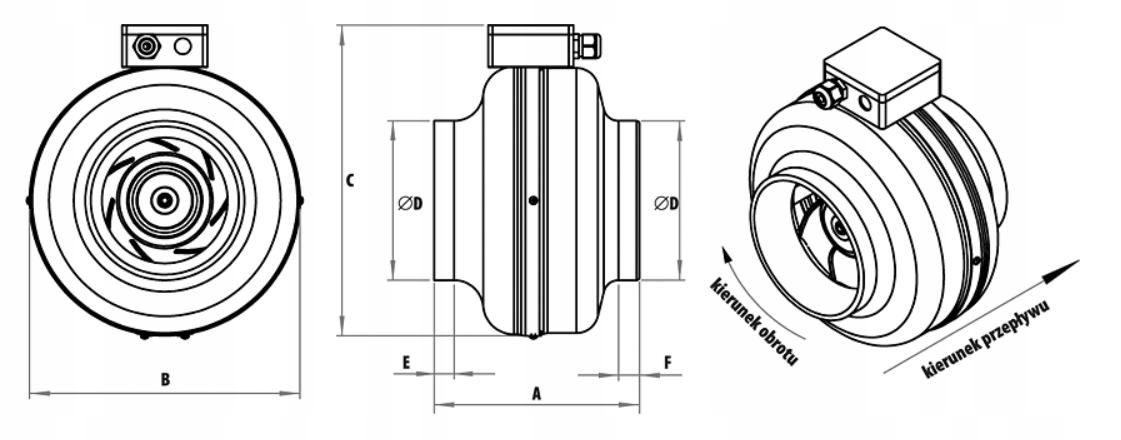

Wymiary
