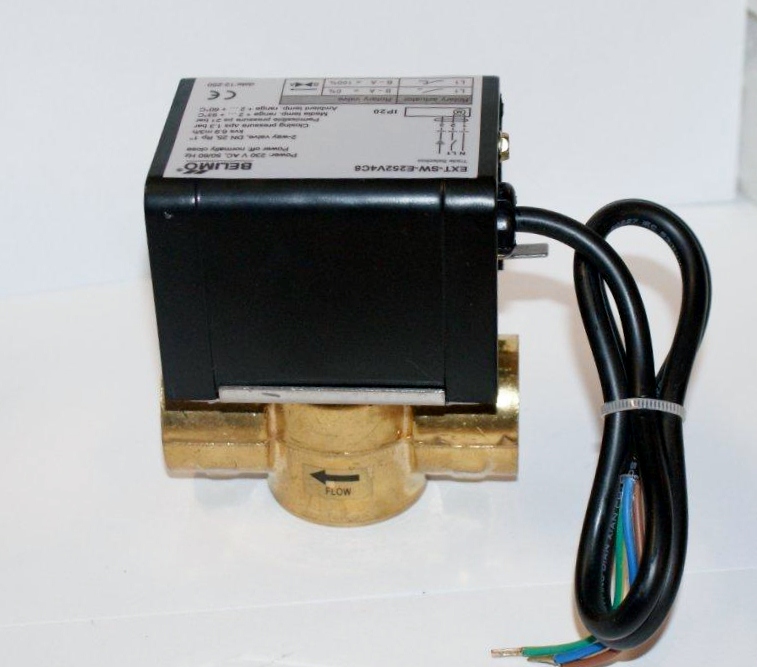

Zónový ventil s dvojcestným pohonom DN20 3/4

2-cestný zónový ventilDN20, 3/4"

2-cestný zónový ventil s otočným pohonom s prípojným priemerom DN20 - 3/4", s vnútorným závitom. Riadený menovitým napätím AC 230 V na princípe: Zatvoriť/Otvoriť. Pohon vybavený spätnou pružinou - pri výpadku napájania ventil uzavretý. Výrobok renomovanej švajčiarskej značky BELIMO.

ZÁRUKA - 2 roky!

Účinok:

Motorové ventily EXT-SW sa používajú v systémoch riadenia zapnutia / vypnutia inštalácie teplej a studenej vody, glykolu, solárnej inštalácii, rekuperácii tepla.

Každý motorový ventil sa skladá z telesa a pohonu.

Servopohon je vybavený:

· synchrónny motor s vratnou pružinou pracujúci aj v prípade výpadku napájania,

· páka umožňujúca manuálne otvorenie ventilu v prípade nebezpečenstva (nedostatok napätia),

Telo:

· 2 - cestný - ventil sa otvorí, keď je pohon napájaný napätím; spätná pružina sa zatvára, keď nie je napájaný,

· 3 - cestný - ventil v bezprúdovom stave uzavretý skratkou B.

CHARAKTERYSTYKA TECHNICZNA:

Telo

• Maximálny tlak: 21 bar
• Maximálna teplota:
• 40 °C
• 93 °C v kvapaline
• Povolené kvapaliny: teplá a studená voda, voda s prídavkom 50% glykolu
• Trieda ochrany: IP20
• Telo: kovaná mosadz
• Držadlo: poniklované
• Zásuvka: mosadz
• Lopatka: Guma N

pohon

• Napájanie: 230 VAC - 50 Hz
• Spotreba energie: 6,5 W, 7 VA
• Prevádzka: zapnutie / vypnutie s vratnou pružinou
• Elektrická prípojka 2 vodiče, 2 × 0,75 mm2
• Doba otvorenia: maximálne 18 sekúnd
• Doba zatvárania: 5 sekúnd návrat pružiny
• Kryt: základňa z nerezovej ocele, veko z
• Hliník
• Prevádzková teplota: 40 °C (maximálna teplota kvapaliny 93 °C)
• Skladovacia teplota: -40 ÷ 71 °C
