Uchwyt hak montażowy regulowany 3-krotnie  ze śrubą i nakrętką do montażu  na szynie.

Zastosowanie: instalacja fotowoltaiczna.

Materiał: Stal nierdzewna

gat.1.4016 Austenitowo-ferrytowa o dużej wytrzymałości, stal magnetyczna

Zastosowanie uchwytu montażowego regulowanego

Do mocowania modułów PV na dachach skośnych pokrytych dachówką ceramiczną oraz betonową. Wszędzie tam, gdzie standardowe uchwyty dachowe (bez regulacji) są zbyt krótkie.

Cechu szczególne uchwytu haka montażowego

Długi otwór haka dachowego na górnej części regulacji ma wymiar 40 x 11 mm. Służy do połączenia z profilem aluminiowym za pomocą śruby M10.

9 rozmieszczanych otworów montażowych na płycie podstawy zapewnia odpowiednie mocowanie do krokwi. Uchwyt montażowy nie musi być koniecznie mocowany centralnie na krokwi. Możliwa jest również instalacja na przemian – elastycznie dostosowani pozycji haka do układu dachówki.

DŁUGOŚĆ RAMIENIA 150 wystarczy do wszystkich modeli dachówki. Długość 110-120 nie daje takiej pewności.

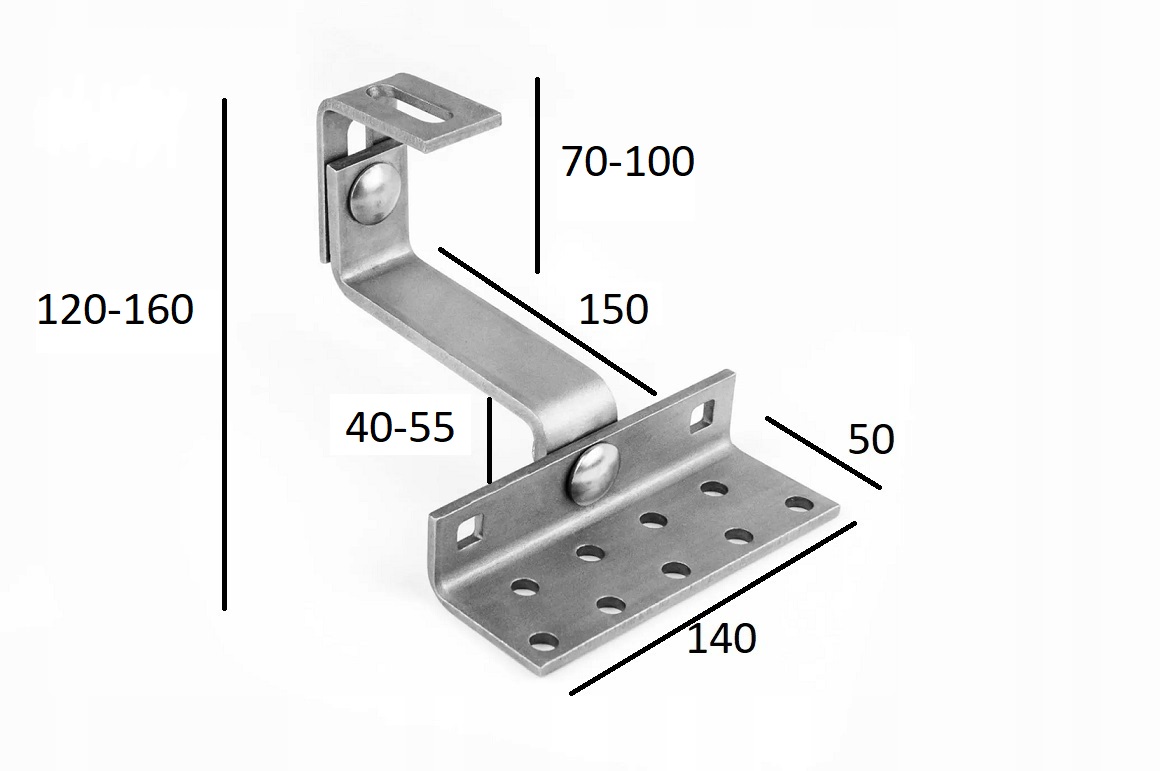

Specyfikacja techniczna

Skręcony: w tym śruby ze stali nierdzewnej i nakrętka kołnierzowa ząbkowana M10

dodatkowo śruba M10x20 + nakrętka kołnierzowa !!

Płyta podstawa: 140 x 50 x 35 mm + 9 x otwór o 9

Wysięgnik: 150 mm

Otwór górny: o 40 x 11 mm

Grubość materiału: 5 mm

Wysokość: 160 mm

Długość całkowita 200

Materiał: stal nierdzewna

gat.1.4016 Austenitowo-ferrytowa o dużej wytrzymałości, stal magnetyczna
