Poniżej prezentujemy Państwu kompletny zestaw do montażu czterech paneli gr.35 na dachu pokrytym :

• Blachodachówką
• Papą
• Gontami drewnianymi
• Dachówką bitumiczną
• Blacha falista

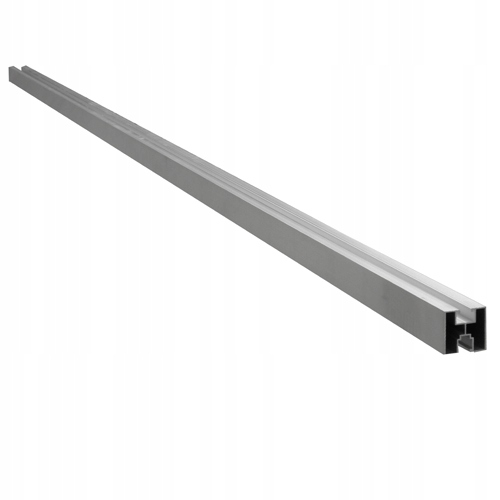

4 x PROFIL MONTAŻOWY ALUMINIOWY 40X40 X 2070

MATERIAŁ: ALUMINIUM  GAT. 6063 , T6

- Wymiary / przekrój: 40 x 40 mm

- Długość: 2070mm (± 5 mm) 4 sztuki

- Wykonany z aluminium stop  6063, T6

- Kanał dolny na nakrętkę kwadratową M8

- Kanał górny na łeb sześciokątny śruby M10x20 mm

6 x Wysokiej jakości klema do montażu paneli fotowoltaicznych

Klemy wykonane z profilu aluminiowego gwarantują mocne i bezpieczne mocowanie paneli.

KOMPLET ZAWIERA:

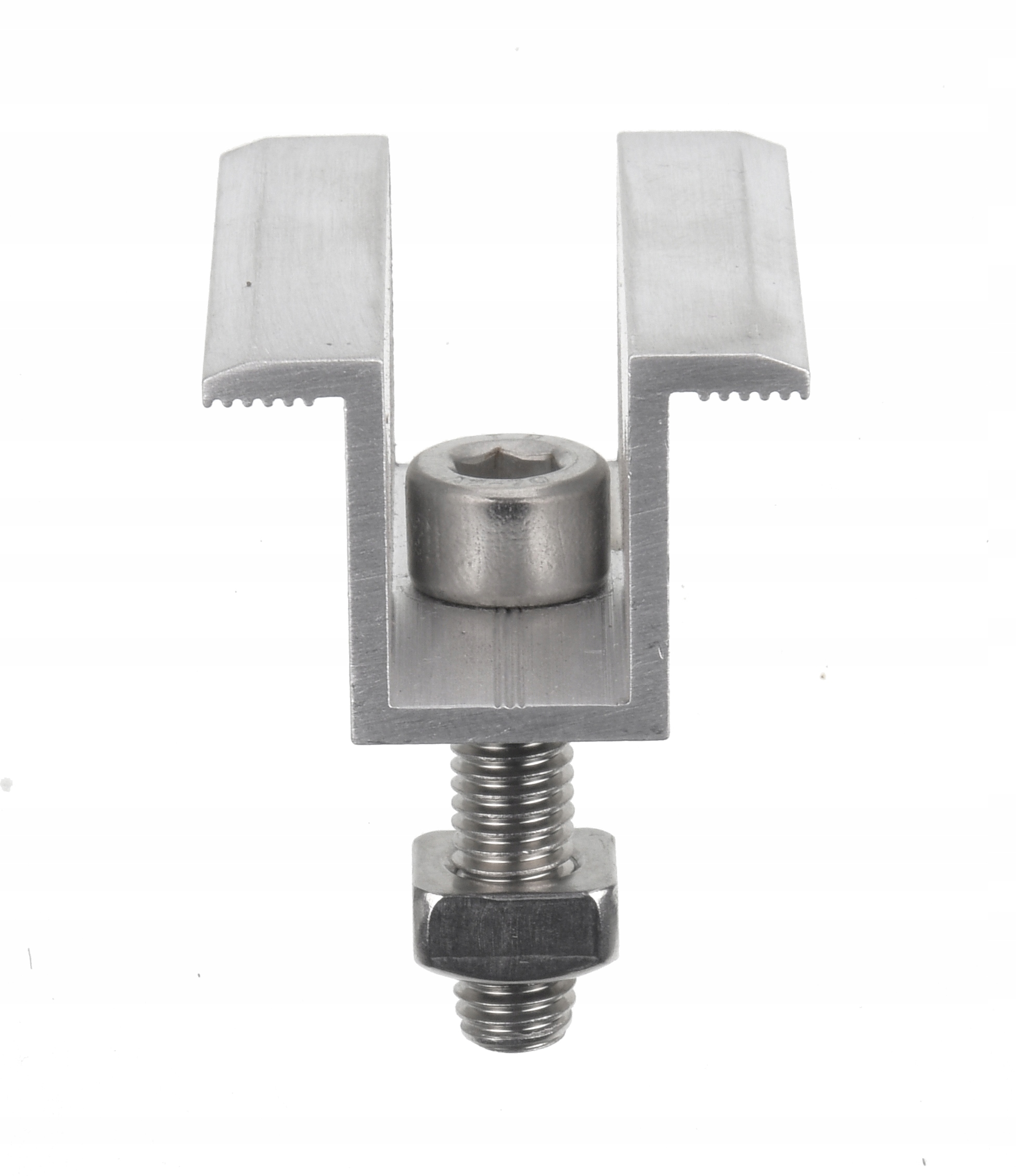

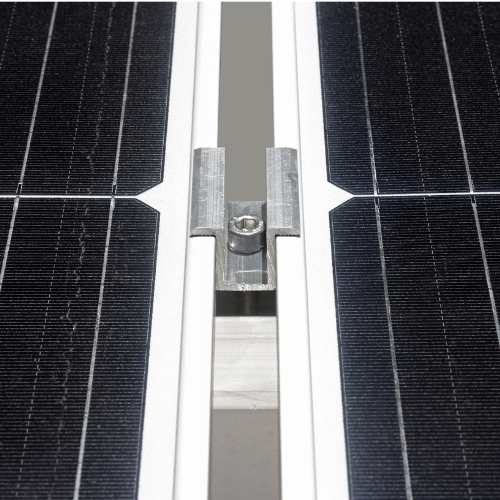

Klema środkowa

Materiał: ALUMINIUM GAT. 6060 T6

Wysokość panela: 30 mm - 45 mm

Wysokość klemy: 24 mm

Długość detalu: 50 mm +-2mm (inne długości na zamówienie)

Otwór: 9 mm

Śruba  :

Materiał: STAL NIERDZEWNA A2

Wymiar : M8 X 30

Nakrętka kwadratowa M8

Materiał: STAL NIERDZEWNA A2

WSZYSTKIE KLEMY SĄ JUŻ SKRĘCONE GOTOWE DO MONTAŻU !!!!!!!!

4 x Wysokiej jakości klema do montażu paneli fotowoltaicznych

Klemy wykonane z profilu aluminiowego gwarantują mocne i bezpieczne mocowanie paneli.

KOMPLET ZAWIERA:

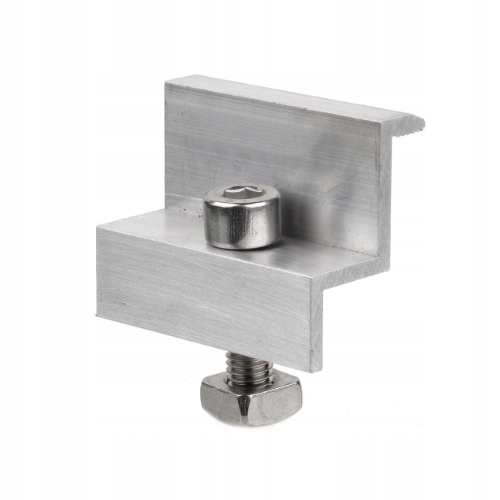

Klema końcowa

Materiał: ALUMINIUM GAT. 6060 T6

Wysokość panela: 35 mm

Wysokość klemy: 35 mm

Długość detalu: 50 mm +-2mm (inne długości na zamówienie)

Otwór: 9 mm

Śruba  :

Materiał: STAL NIERDZEWNA A2

Wymiar : M8 X 30

Nakrętka kwadratowa M8

Materiał: STAL NIERDZEWNA A2

WSZYSTKIE KLEMY SĄ JUŻ SKRĘCONE GOTOWE DO MONTAŻU !!!!!!!!

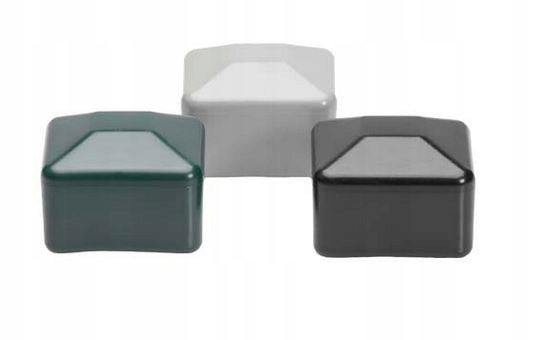

4 x Zaślepka profila głównego

występuje w 3 kolorach : jasno szary, czarny, antracyt(ciemny grafit)

10 x (śruba dwugwintowa+adapter+śruba+nakrętka)

• Dwugwint 10/200 przeznaczony do montażu profili na którym instalowane są panele fotowoltaiczne, wykonany ze stali kwasoodpornej A2 wyposażony w podkładkę EPDM oraz trzy nakrętki kołnierzowe M 10
• Adapter 5mm stal kwasoodporna 304
• Śruba M10 x 20  DIN 933 z nakrętką kołnierzową M 10 DIN 6923 stal kwasoodporna 304/A2

2 x Łącznik aluminiowy do łączenia szyn montażowych 40 x 40 pod panele fotowoltaiczne

W skład zestawu wchodzi:

Łącznik  + śruby M10/20  + nakrętki kołnierzowe M10

Dane techniczne:

łącznik

- Długość: 120 mm

- Wymiary wewnętrzne: 40,3 mm (idealnie pasuje do profila)

- Otwory: 2x śruba M10

- Materiał: aluminium
