Fotovoltaická súprava

S funkciou senzora smrti

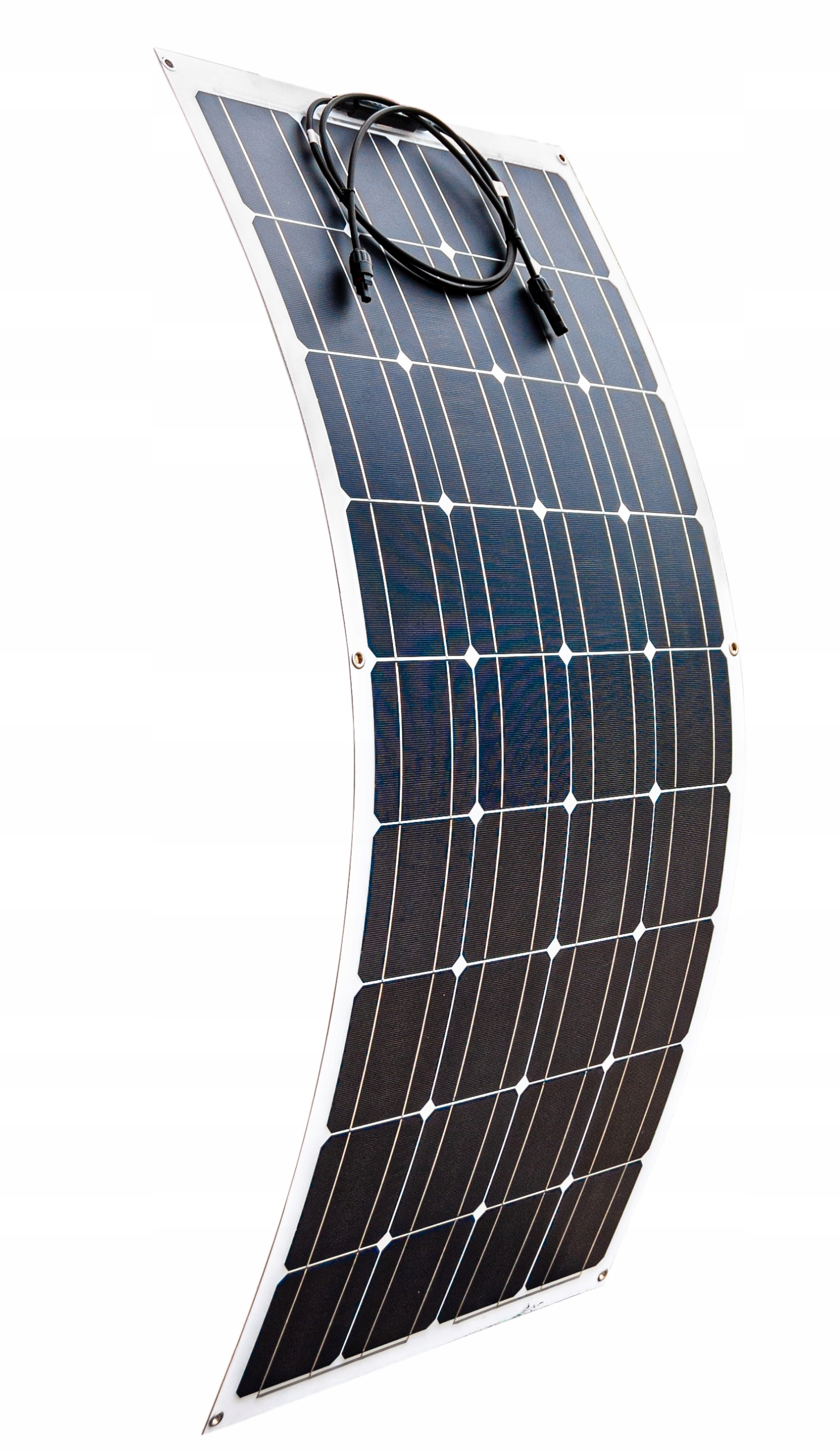

100 W FLEXI PANEL - tenký a flexibilný dizajn!

Regulátor napätia 10 A

Pripojovacie káble

návod na pripojenie súpravy

Obsah balenia:

Polymorfický volt potovoltálny panel m-100 flexi o výkone 100 w

• Rozmery: 1020 × 540 × 25 mm

V balení:

káble s dĺžkou cca 90 cm vychádzajúce z panelu, zabudované konektory MC4

ďalšie káble s dĺžkou 4 metre, zarobené konektormi MC4 a krokodíly Na druhej strane

Regulátor napätia 10 A 12/24 V s funkciou stmievania a 2x USB

• Regulátor má programovateľnú funkciu súmraku.

• Je možné spustiť pripojený prijímač po západe slnka na určitý počet hodín.

• Okrem toho môže byť regulátor v budúcnosti rozšírený o ďalšie panely, vďaka čomu môžeme získať viac elektrickej energie.

• Regulátor nabíja batérie metódou PWMModuluje rozsah napätia od 0 do 100%, čo umožňuje rýchle a stabilné nabíjanie batérie bez ohľadu na počasie a stav solárneho systému.

• Dvojité USB pripojenie

Nastavenia regulátora:

• Zapnutie/vypnutie prijímačov.

• Súmrak spínač (zapnutie prijímačov na určitý čas po západe slnka).

• Programovateľný až 15 hodín.

Ochrana regulátora:

• Zrušenie solárnej batérie.

• Preťaženie na strane prijímača.

• Obrátená polarizácia batérie.

• Ochrana proti prehriatiu.

Ponúkame tiež možnosť vybudovať fotovoltaickú súpravu na želanie zákazníka.

TECHNICKÉ PARAMETRE REGULATORA:

• Ochrana proti vybitiu: 11,1 v / 22,2 v

• Bod obnovenia zaťaženia: 12,5 v / 25 v

• Maximálne vstupné napätie (z panelov): 48 V

• Trieda odolnosti voči vode: IP30

• Max. nabíjací prúd (prúd panelov): 10 A

• Max. zaťaženie prúdu: 10 A

• Pracovné napätie: 12 v 24 v dc

• Vlastný odber: < 6mA

• Prevádzková teplota: 20℃ do +60 ℃

• Rozmery: 97 × 66 × 25 mm (dĺžka/šírka/výška)

• 2x USB

• Kompenzácia nabíjania v závislosti od teploty: 30,0mV/1 st. C/2 V

V súprave odporúčame podrobný návod na pripojenie panelu k batérii.

Ponúkame tiež možnosť vybudovať fotovoltaickú súpravu na želanie zákazníka.

Príklady použitia solar sústavy s flexibilným panelom:

Orientačný čas nabíjania batérií

Vedľajšia tabuľka ukazuje čas potrebný na nabitie batérií dostupných na trhu v závislosti od výkonu fotovoltaického systému.

Solárna batéria 100 W bez problémov nabije batériu s kapacitou 33 Ah za menej ako 6 hodín od úplného vybitia!!!

K súprave je potrebná batéria, ktorá ukladá získanú slnečnú energiu!

Panel volt flexi vďaka unikatnej flexibilnej kostrúre bez problému montujete na:

• SAMOCHODZIE OSOBOWYM,

• KAMPERZE,

• ŁODZI,

• kemping,

• A všade, kde nie je možné montáž pevného solar panelu
